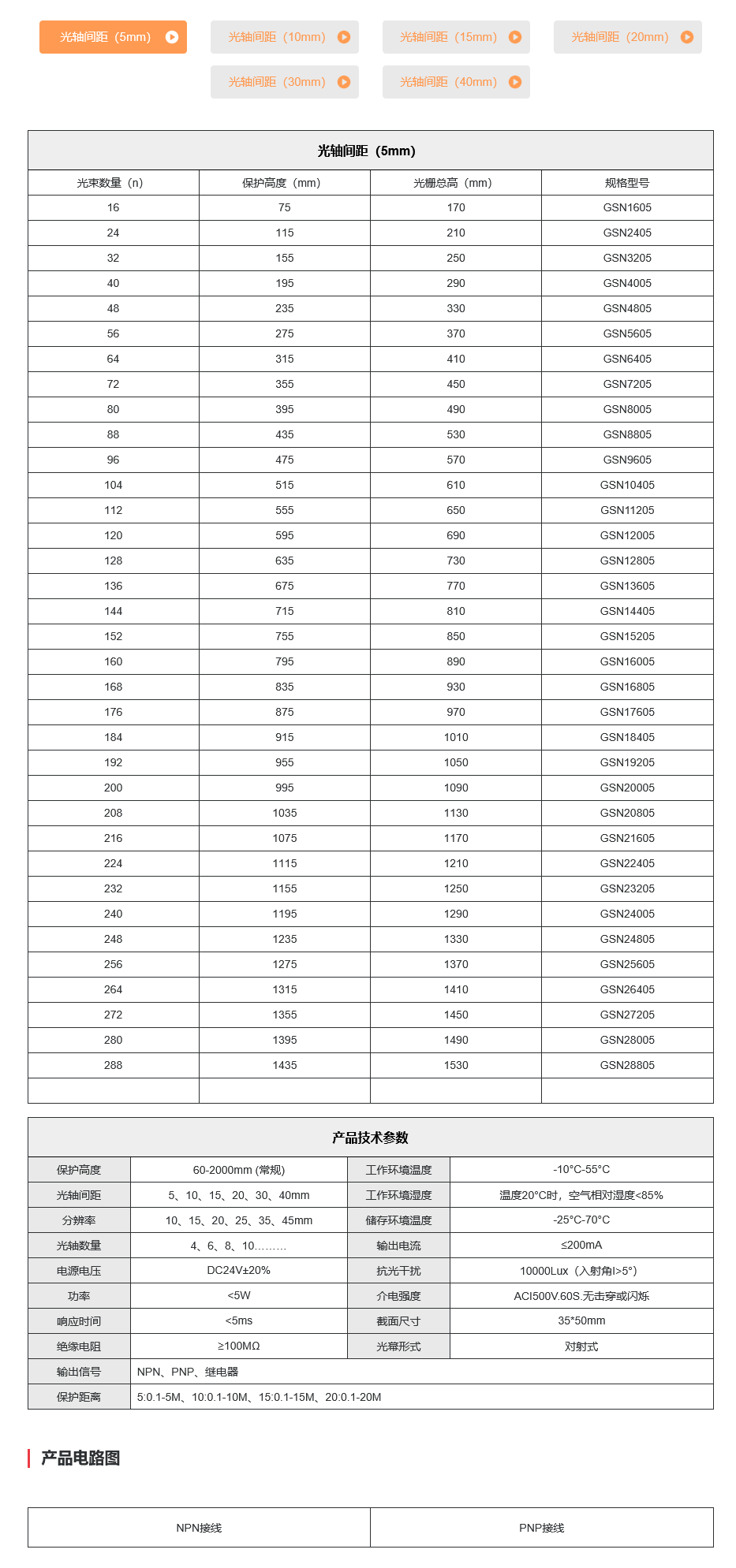

光轴间距（5mm） 光轴间距（10mm） 光轴间距（15mm） 光轴间距（20mm） 光轴间距（30mm） 光轴间距（40mm）
| 光轴间距（5mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 16 |
75 |
170 |
GSN1605 |
| 24 |
115 |
210 |
GSN2405 |
| 32 |
155 |
250 |
GSN3205 |
| 40 |
195 |
290 |
GSN4005 |
| 48 |
235 |
330 |
GSN4805 |
| 56 |
275 |
370 |
GSN5605 |
| 64 |
315 |
410 |
GSN6405 |
| 72 |
355 |
450 |
GSN7205 |
| 80 |
395 |
490 |
GSN8005 |
| 88 |
435 |
530 |
GSN8805 |
| 96 |
475 |
570 |
GSN9605 |
| 104 |
515 |
610 |
GSN10405 |
| 112 |
555 |
650 |
GSN11205 |
| 120 |
595 |
690 |
GSN12005 |
| 128 |
635 |
730 |
GSN12805 |
| 136 |
675 |
770 |
GSN13605 |
| 144 |
715 |
810 |
GSN14405 |
| 152 |
755 |
850 |
GSN15205 |
| 160 |
795 |
890 |
GSN16005 |
| 168 |
835 |
930 |
GSN16805 |
| 176 |
875 |
970 |
GSN17605 |
| 184 |
915 |
1010 |
GSN18405 |
| 192 |
955 |
1050 |
GSN19205 |
| 200 |
995 |
1090 |
GSN20005 |
| 208 |
1035 |
1130 |
GSN20805 |
| 216 |
1075 |
1170 |
GSN21605 |
| 224 |
1115 |
1210 |
GSN22405 |
| 232 |
1155 |
1250 |
GSN23205 |
| 240 |
1195 |
1290 |
GSN24005 |
| 248 |
1235 |
1330 |
GSN24805 |
| 256 |
1275 |
1370 |
GSN25605 |
| 264 |
1315 |
1410 |
GSN26405 |
| 272 |
1355 |
1450 |
GSN27205 |
| 280 |
1395 |
1490 |
GSN28005 |
| 288 |
1435 |
1530 |
GSN28805 |
| |
|
|
|
| 光轴间距（10mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 8 |
70 |
150 |
GSN0810 |
| 12 |
110 |
190 |
GSN1210 |
| 16 |
150 |
230 |
GSN1610 |
| 20 |
190 |
270 |
GSN2010 |
| 24 |
230 |
310 |
GSN2410 |
| 28 |
270 |
350 |
GSN2810 |
| 32 |
310 |
390 |
GSN3210 |
| 36 |
350 |
430 |
GSN3610 |
| 40 |
390 |
470 |
GSN4010 |
| 44 |
430 |
510 |
GSN4410 |
| 48 |
470 |
550 |
GSN4810 |
| 52 |
510 |
590 |
GSN5210 |
| 56 |
550 |
630 |
GSN5610 |
| 60 |
590 |
670 |
GSN6010 |
| 64 |
630 |
710 |
GSN6410 |
| 68 |
670 |
750 |
GSN6810 |
| 72 |
710 |
790 |
GSN7210 |
| 76 |
750 |
830 |
GSN7610 |
| 80 |
790 |
870 |
GSN8010 |
| 84 |
830 |
910 |
GSN8410 |
| 88 |
870 |
950 |
GSN8810 |
| 92 |
910 |
990 |
GSN9210 |
| 96 |
950 |
1030 |
GSN9610 |
| 100 |
990 |
1070 |
GSN10010 |
| 104 |
1030 |
1110 |
GSN10410 |
| 108 |
1070 |
1150 |
GSN10810 |
| 112 |
1110 |
1190 |
GSN11210 |
| 116 |
1150 |
1230 |
GSN11610 |
| 120 |
1190 |
1270 |
GSN12010 |
| 124 |
1230 |
1310 |
GSN12410 |
| 128 |
1270 |
1350 |
GSN12810 |
| 132 |
1310 |
1390 |
GSN13210 |
| 136 |
1350 |
1430 |
GSN13610 |
| 140 |
1390 |
1470 |
GSN14010 |
| 144 |
1430 |
1510 |
GSN14410 |
| 148 |
1470 |
1550 |
GSN14810 |
| 152 |
1510 |
1590 |
GSN15210 |
| 156 |
1550 |
1630 |
GSN15610 |
| 160 |
1590 |
1670 |
GSN16010 |
| 164 |
1630 |
1710 |
GSN16410 |
| 168 |
1670 |
1750 |
GSN16810 |
| 172 |
1710 |
1790 |
GSN17210 |
| 176 |
1750 |
1830 |
GSN17610 |
| 180 |
1790 |
1870 |
GSN18010 |
| 184 |
1830 |
1910 |
GSN18410 |
| 188 |
1870 |
1950 |
GSN18810 |
| 192 |
1910 |
1990 |
GSN19210 |
| 196 |
1950 |
2030 |
GSN19610 |
| 200 |
1990 |
2070 |
GSN20010 |
| 204 |
2030 |
2110 |
GSN20410 |
| 208 |
2070 |
2150 |
GSN20810 |
| 212 |
2110 |
2190 |
GSN21210 |
| 216 |
2150 |
2230 |
GSN21610 |
| 220 |
2190 |
2270 |
GSN22010 |
| 224 |
2230 |
2310 |
GSN22410 |
| 228 |
2270 |
2350 |
GSN22810 |
| 232 |
2310 |
2390 |
GSN23210 |
| 236 |
2350 |
2430 |
GSN23610 |
| 240 |
2390 |
2470 |
GSN24010 |
| 244 |
2430 |
2510 |
GSN24410 |
| 248 |
2470 |
2550 |
GSN24810 |
| 252 |
2510 |
2590 |
GSN25210 |
| 256 |
2550 |
2630 |
GSN25610 |
| 260 |
2590 |
2670 |
GSN26010 |
| 264 |
2630 |
2710 |
GSN26410 |
| 268 |
2670 |
2750 |
GSN26810 |
| 272 |
2710 |
2790 |
GSN27210 |
| 276 |
2750 |
2830 |
GSN27610 |
| 280 |
2790 |
2870 |
GSN28010 |
| 284 |
2830 |
2910 |
GSN28410 |
| 288 |
2870 |
2950 |
GSN28810 |
| 292 |
2910 |
2990 |
GSN29210 |
| 296 |
2950 |
3030 |
GSN29610 |
| 300 |
2990 |
3070 |
GSN30010 |
| 304 |
3030 |
3110 |
GSN30410 |
| 308 |
3070 |
3150 |
GSN30810 |
| 312 |
3110 |
3190 |
GSN31210 |
| 316 |
3150 |
3230 |
GSN31610 |
| 320 |
3190 |
3270 |
GSN32010 |
| 324 |
3230 |
3310 |
GSN32410 |
| 328 |
3270 |
3350 |
GSN32810 |
| 332 |
3310 |
3390 |
GSN33210 |
| 336 |
3350 |
3430 |
GSN33610 |
| 340 |
3390 |
3470 |
GSN34010 |
| 344 |
3430 |
3510 |
GSN34410 |
| 348 |
3470 |
3550 |
GSN34810 |
| 352 |
3510 |
3590 |
GSN35210 |
| 356 |
3550 |
3630 |
GSN35610 |
| 360 |
3590 |
3670 |
GSN36010 |
| 364 |
3630 |
3710 |
GSN36410 |
| 368 |
3670 |
3750 |
GSN36810 |
| 372 |
3710 |
3790 |
GSN37210 |
| 376 |
3750 |
3830 |
GSN37610 |
| 380 |
3790 |
3870 |
GSN38010 |
| 384 |
3830 |
3910 |
GSN38410 |
| 388 |
3870 |
3950 |
GSN38810 |
| 392 |
3910 |
3990 |
GSN39210 |
| 396 |
3950 |
4030 |
GSN39610 |
| 400 |
3990 |
4070 |
GSN40010 |
| 404 |
4030 |
4110 |
GSN40410 |
| 408 |
4070 |
4150 |
GSN40810 |
| 412 |
4110 |
4190 |
GSN41210 |
| 416 |
4150 |
4230 |
GSN41610 |
| 420 |
4190 |
4270 |
GSN42010 |
| 424 |
4230 |
4310 |
GSN42410 |
| 428 |
4270 |
4350 |
GSN42810 |
| 432 |
4310 |
4390 |
GSN43210 |
| 436 |
4350 |
4430 |
GSN43610 |
| 440 |
4390 |
4470 |
GSN44010 |
| 444 |
4430 |
4510 |
GSN44410 |
| 448 |
4470 |
4550 |
GSN44810 |
| 452 |
4510 |
4590 |
GSN45210 |
| 456 |
4550 |
4630 |
GSN45610 |
| 460 |
4590 |
4670 |
GSN46010 |
| 464 |
4630 |
4710 |
GSN46410 |
| 468 |
4670 |
4750 |
GSN46810 |
| 472 |
4710 |
4790 |
GSN47210 |
| 476 |
4750 |
4830 |
GSN47610 |
| 480 |
4790 |
4870 |
GSN48010 |
| 484 |
4830 |
4910 |
GSN48410 |
| 488 |
4870 |
4950 |
GSN48810 |
| 492 |
4910 |
4990 |
GSN49210 |
| 496 |
4950 |
5030 |
GSN49610 |
| |
|
|
|
| 光轴间距（15mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 8 |
105 |
170 |
GSN0815 |
| 10 |
135 |
200 |
GSN1015 |
| 12 |
165 |
230 |
GSN1215 |
| 14 |
195 |
260 |
GSN1415 |
| 16 |
225 |
290 |
GSN1615 |
| 18 |
255 |
320 |
GSN1815 |
| 20 |
285 |
350 |
GSN2015 |
| 22 |
315 |
380 |
GSN2215 |
| 24 |
345 |
410 |
GSN2415 |
| 26 |
375 |
440 |
GSN2615 |
| 28 |
405 |
470 |
GSN2815 |
| 30 |
435 |
500 |
GSN3015 |
| 32 |
465 |
530 |
GSN3215 |
| 34 |
495 |
560 |
GSN3415 |
| 36 |
525 |
590 |
GSN3615 |
| 38 |
555 |
620 |
GSN3815 |
| 40 |
585 |
650 |
GSN4015 |
| 42 |
615 |
680 |
GSN4215 |
| 44 |
645 |
710 |
GSN4415 |
| 46 |
675 |
740 |
GSN4615 |
| 48 |
705 |
770 |
GSN4815 |
| 50 |
735 |
800 |
GSN5015 |
| 52 |
765 |
830 |
GSN5215 |
| 54 |
795 |
860 |
GSN5415 |
| 56 |
825 |
890 |
GSN5615 |
| 58 |
855 |
920 |
GSN5815 |
| 60 |
885 |
950 |
GSN6015 |
| 62 |
915 |
980 |
GSN6215 |
| 64 |
945 |
1010 |
GSN6415 |
| 66 |
975 |
1040 |
GSN6615 |
| 68 |
1005 |
1070 |
GSN6815 |
| 70 |
1035 |
1100 |
GSN7015 |
| 72 |
1065 |
1130 |
GSN7215 |
| 74 |
1095 |
1160 |
GSN7415 |
| 76 |
1125 |
1190 |
GSN7615 |
| |
|
|
|
| 光轴间距（20mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
60 |
125 |
GSN0420 |
| 6 |
100 |
190 |
GSN0620 |
| 8 |
140 |
230 |
GSN0820 |
| 10 |
180 |
270 |
GSN1020 |
| 12 |
220 |
310 |
GSN1220 |
| 14 |
260 |
350 |
GSN1420 |
| 16 |
300 |
390 |
GSN1620 |
| 18 |
340 |
430 |
GSN1820 |
| 20 |
380 |
470 |
GSN2020 |
| 22 |
420 |
510 |
GSN2220 |
| 24 |
460 |
550 |
GSN2420 |
| 26 |
500 |
590 |
GSN2620 |
| 28 |
540 |
630 |
GSN2820 |
| 30 |
580 |
670 |
GSN3020 |
| 32 |
620 |
710 |
GSN3220 |
| 34 |
660 |
750 |
GSN3420 |
| 36 |
700 |
790 |
GSN3620 |
| 38 |
740 |
830 |
GSN3820 |
| 40 |
780 |
870 |
GSN4020 |
| 42 |
820 |
910 |
GSN4220 |
| 44 |
860 |
950 |
GSN4420 |
| 46 |
900 |
990 |
GSN4620 |
| 48 |
940 |
1030 |
GSN4820 |
| 50 |
980 |
1070 |
GSN5020 |
| 52 |
1020 |
1110 |
GSN5220 |
| 54 |
1060 |
1150 |
GSN5420 |
| 56 |
1100 |
1190 |
GSN5620 |
| 58 |
1140 |
1230 |
GSN5820 |
| 60 |
1180 |
1270 |
GSN6020 |
| 62 |
1220 |
1310 |
GSN6220 |
| 64 |
1260 |
1350 |
GSN6420 |
| 66 |
1300 |
1390 |
GSN6620 |
| 68 |
1340 |
1430 |
GSN6820 |
| 70 |
1380 |
1470 |
GSN7020 |
| 72 |
1420 |
1510 |
GSN7220 |
| 74 |
1460 |
1550 |
GSN7420 |
| 76 |
1500 |
1590 |
GSN7620 |
| 78 |
1540 |
1630 |
GSN7820 |
| 80 |
1580 |
1670 |
GSN8020 |
| 82 |
1620 |
1710 |
GSN8220 |
| 84 |
1660 |
1750 |
GSN8420 |
| 86 |
1700 |
1790 |
GSN8620 |
| 88 |
1740 |
1830 |
GSN8820 |
| 90 |
1780 |
1870 |
GSN9020 |
| 92 |
1820 |
1910 |
GSN9220 |
| 94 |
1860 |
1950 |
GSN9420 |
| 96 |
1900 |
1990 |
GSN9620 |
| 98 |
1940 |
2030 |
GSN9820 |
| 100 |
1980 |
2070 |
GSN10020 |
| 102 |
2020 |
2110 |
GSN10220 |
| 104 |
2060 |
2150 |
GSN10420 |
| 106 |
2100 |
2190 |
GSN10620 |
| 108 |
2140 |
2230 |
GSN10820 |
| 110 |
2180 |
2270 |
GSN11020 |
| 112 |
2220 |
2310 |
GSN11220 |
| 114 |
2260 |
2350 |
GSN11420 |
| 116 |
2300 |
2390 |
GSN11620 |
| 118 |
2340 |
2430 |
GSN11820 |
| 120 |
2380 |
2470 |
GSN12020 |
| 122 |
2420 |
2510 |
GSN12220 |
| 124 |
2460 |
2550 |
GSN12420 |
| 126 |
2500 |
2590 |
GSN12620 |
| 128 |
2540 |
2630 |
GSN12820 |
| 130 |
2580 |
2670 |
GSN13020 |
| 132 |
2620 |
2710 |
GSN13220 |
| 134 |
2660 |
2750 |
GSN13420 |
| 136 |
2700 |
2790 |
GSN13620 |
| 138 |
2740 |
2830 |
GSN13820 |
| 140 |
2780 |
2870 |
GSN14020 |
| 142 |
2820 |
2910 |
GSN14220 |
| 144 |
2860 |
2950 |
GSN14420 |
| 146 |
2900 |
2990 |
GSN14620 |
| 148 |
2940 |
3030 |
GSN14820 |
| 150 |
2980 |
3070 |
GSN15020 |
| 152 |
3020 |
3110 |
GSN15220 |
| 154 |
3060 |
3150 |
GSN15420 |
| 156 |
3100 |
3190 |
GSN15620 |
| 158 |
3140 |
3230 |
GSN15820 |
| 160 |
3180 |
3270 |
GSN16020 |
| |
|
|
|
| 光轴间距（30mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
90 |
170 |
GSN0430 |
| 6 |
150 |
230 |
GSN0630 |
| 8 |
210 |
290 |
GSN0830 |
| 10 |
270 |
350 |
GSN1030 |
| 12 |
330 |
410 |
GSN1230 |
| 14 |
390 |
470 |
GSN1430 |
| 16 |
450 |
530 |
GSN1630 |
| 18 |
510 |
590 |
GSN1830 |
| 20 |
570 |
650 |
GSN2030 |
| 22 |
630 |
710 |
GSN2230 |
| 24 |
690 |
770 |
GSN2430 |
| 26 |
750 |
830 |
GSN2630 |
| 28 |
810 |
890 |
GSN2830 |
| 30 |
870 |
950 |
GSN3030 |
| 32 |
930 |
1010 |
GSN3230 |
| 34 |
990 |
1070 |
GSN3430 |
| 36 |
1050 |
1130 |
GSN3630 |
| 38 |
1110 |
1190 |
GSN3830 |
| 40 |
1170 |
1250 |
GSN4030 |
| 42 |
1230 |
1310 |
GSN4230 |
| 44 |
1290 |
1370 |
GSN4430 |
| 46 |
1350 |
1430 |
GSN4630 |
| 48 |
1410 |
1490 |
GSN4830 |
| 50 |
1470 |
1550 |
GSN5030 |
| 52 |
1530 |
1610 |
GSN5230 |
| 54 |
1590 |
1670 |
GSN5430 |
| 56 |
1650 |
1730 |
GSN5630 |
| 58 |
1710 |
1790 |
GSN5830 |
| 60 |
1770 |
1850 |
GSN6030 |
| 62 |
1830 |
1910 |
GSN6230 |
| 64 |
1890 |
1970 |
GSN6430 |
| 66 |
1950 |
2030 |
GSN6630 |
| 68 |
2010 |
2090 |
GSN6830 |
| 70 |
2070 |
2150 |
GSN7030 |
| 72 |
2130 |
2210 |
GSN7230 |
| |
|
|
|
| 光轴间距（40mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
120 |
210 |
GSN0440 |
| 6 |
200 |
290 |
GSN0640 |
| 8 |
280 |
370 |
GSN0840 |
| 10 |
360 |
450 |
GSN1040 |
| 12 |
440 |
530 |
GSN1240 |
| 14 |
520 |
610 |
GSN1440 |
| 16 |
600 |
690 |
GSN1640 |
| 18 |
680 |
770 |
GSN1840 |
| 20 |
760 |
850 |
GSN2040 |
| 22 |
840 |
930 |
GSN2240 |
| 24 |
920 |
1010 |
GSN2440 |
| 26 |
1000 |
1090 |
GSN2640 |
| 28 |
1080 |
1170 |
GSN2840 |
| 30 |
1160 |
1250 |
GSN3040 |
| 32 |
1240 |
1330 |
GSN3240 |
| 34 |
1320 |
1410 |
GSN3440 |
| 36 |
1400 |
1490 |
GSN3640 |
| 38 |
1480 |
1570 |
GSN3840 |
| 40 |
1560 |
1650 |
GSN4040 |
| 42 |
1640 |
1730 |
GSN4240 |
| 44 |
1720 |
1810 |
GSN4440 |
| 46 |
1800 |
1890 |
GSN4640 |
| 48 |
1880 |
1970 |
GSN4840 |
| 50 |
1960 |
2050 |
GSN5040 |
| 52 |
2040 |
2130 |
GSN5240 |
| 54 |
2120 |
2210 |
GSN5440 |
| 56 |
2200 |
2290 |
GSN5640 |
| 58 |
2280 |
2370 |
GSN5840 |
| 60 |
2360 |
2450 |
GSN6040 |
| 62 |
2440 |
2530 |
GSN6240 |
| 64 |
2520 |
2610 |
GSN6440 |
| 66 |
2600 |
2690 |
GSN6640 |
| 68 |
2680 |
2770 |
GSN6840 |
| 70 |
2760 |
2850 |
GSN7040 |
| 72 |
2840 |
2930 |
GSN7240 |
| 74 |
2920 |
3010 |
GSN7440 |
| 76 |
3000 |
3090 |
GSN7640 |
| 78 |
3080 |
3170 |
GSN7840 |
| 80 |
3160 |
3250 |
GSN8040 |
| 82 |
3240 |
3330 |
GSN8240 |
| 84 |
3320 |
3410 |
GSN8440 |
| 86 |
3400 |
3490 |
GSN8640 |
| 88 |
3480 |
3570 |
GSN8840 |
| 90 |
3560 |
3650 |
GSN9040 |
| 92 |
3640 |
3730 |
GSN9240 |
| 94 |
3720 |
3810 |
GSN9440 |
| 96 |
3800 |
3890 |
GSN9640 |
| 98 |
3880 |
3970 |
GSN9840 |
| 100 |
3960 |
4050 |
GSN10040 |
| 102 |
4040 |
4130 |
GSN10240 |
| 104 |
4120 |
4210 |
GSN10440 |
| 106 |
4200 |
4290 |
GSN10640 |
| 108 |
4280 |
4370 |
GSN10840 |
| 110 |
4360 |
4450 |
GSN11040 |
| 112 |
4440 |
4530 |
GSN11240 |
| 114 |
4520 |
4610 |
GSN11440 |
| 116 |
4600 |
4690 |
GSN11640 |
| 118 |
4680 |
4770 |
GSN11840 |
| 120 |
4760 |
4850 |
GSN12040 |
| 122 |
4840 |
4930 |
GSN12240 |
| 产品技术参数 |
| 保护高度 |
60-2000mm (常规) |
工作环境温度 |
-10°C-55°C |
| 光轴间距 |
5、10、15、20、30、40mm |
工作环境湿度 |
温度20°C时，空气相对湿度<85% |
| 分辨率 |
10、15、20、25、35、45mm |
储存环境温度 |
-25°C-70°C |
| 光轴数量 |
4、6、8、10……… |
输出电流 |
≤200mA |
| 电源电压 |
DC24V±20% |
抗光干扰 |
10000Lux（入射角I>5°） |
| 功率 |
<5W |
介电强度 |
ACI500V.60S.无击穿或闪烁 |
| 响应时间 |
<5ms |
截面尺寸 |
35*50mm |
| 绝缘电阻 |
≥100MΩ |
光幕形式 |
对射式 |
| 输出信号 |
NPN、PNP、继电器 |
| 保护距离 |
5:0.1-5M、10:0.1-10M、15:0.1-15M、20:0.1-20M |
产品尺寸图
产品电路图
 |
 |
| NPN接线 |
PNP接线 |
