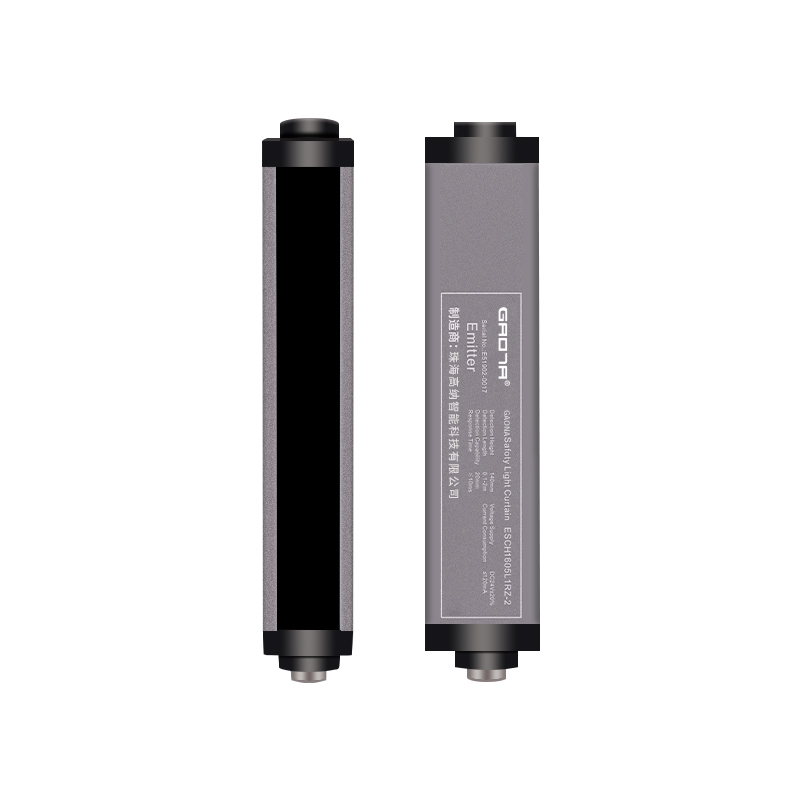

GSCF坐标定位光幕

GSCF系列测量光幕由发射器和接收器组成，发射器发出的光直接射到接收器上，形成光幕系统。
放置在发射器和接收器之间的目标物体将会阻挡一部分光线使其不能射到相应的接收器器件。
ESCL系列测量光栅使用同步扫描来识别被挡的通道。首先一个发射器通道发出光脉冲而对应的接收器同时来接收该脉冲，
当接收到后即完成一个通道的扫描，接着转向下一个通道，直到所有的扫描都完成。当一个周期扫描完成后，
系统记录那些通道通光，那些通道被挡光，根据系统定义输出一个信号，该信号可以是模拟量信号，也可以是开关量信号。

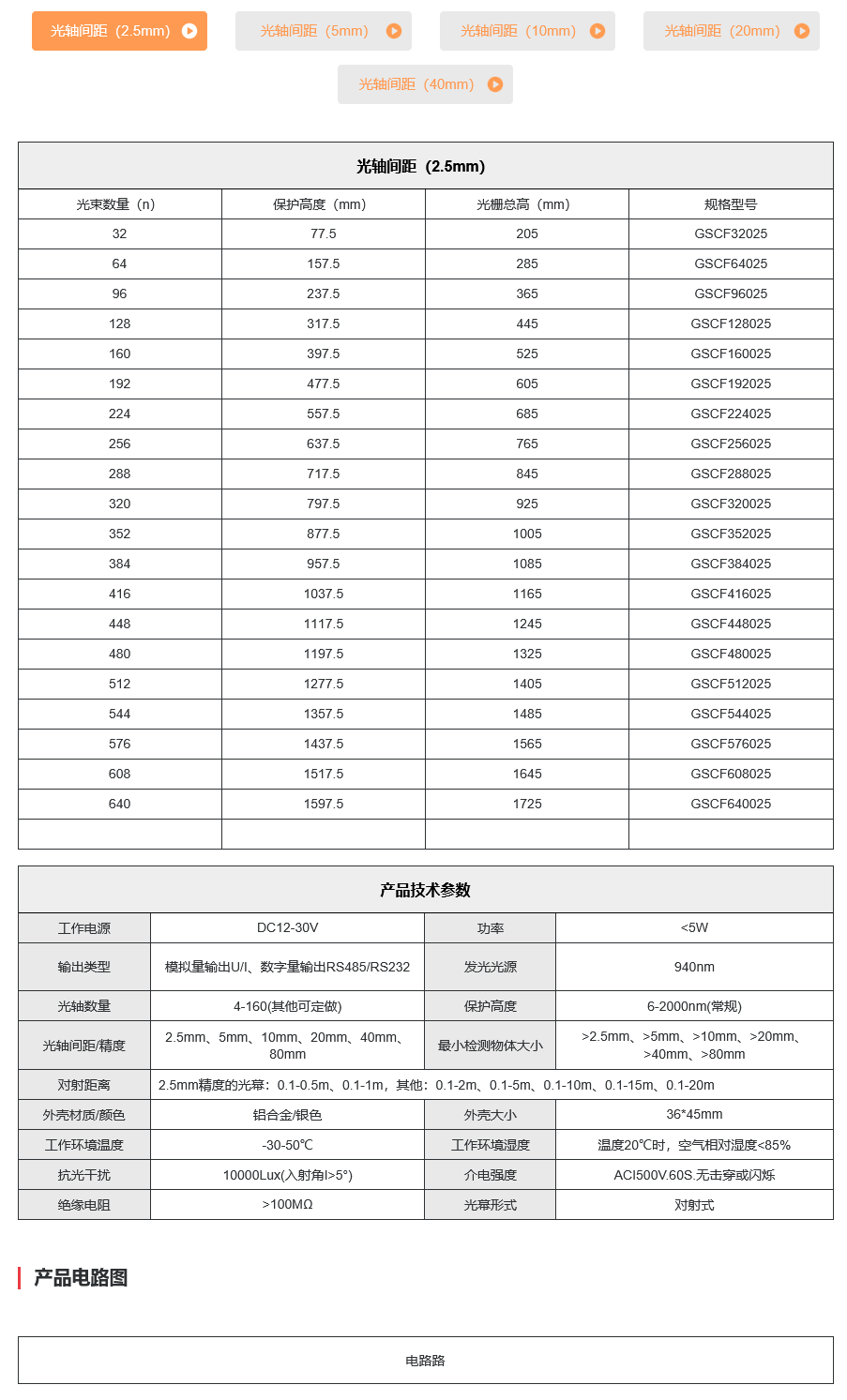

光轴间距（2.5mm）光轴间距（5mm）光轴间距（10mm）光轴间距（20mm）光轴间距（40mm）

光轴间距（2.5mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
32	77.5	205	GSCF32025
64	157.5	285	GSCF64025
96	237.5	365	GSCF96025
128	317.5	445	GSCF128025
160	397.5	525	GSCF160025
192	477.5	605	GSCF192025
224	557.5	685	GSCF224025
256	637.5	765	GSCF256025
288	717.5	845	GSCF288025
320	797.5	925	GSCF320025
352	877.5	1005	GSCF352025
384	957.5	1085	GSCF384025
416	1037.5	1165	GSCF416025
448	1117.5	1245	GSCF448025
480	1197.5	1325	GSCF480025
512	1277.5	1405	GSCF512025
544	1357.5	1485	GSCF544025
576	1437.5	1565	GSCF576025
608	1517.5	1645	GSCF608025
640	1597.5	1725	GSCF640025

光轴间距（5mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
16	75	165	GSCF1605
24	115	205	GSCF2405
32	155	245	GSCF3205
40	195	285	GSCF4005
48	235	325	GSCF4805
56	275	365	GSCF5605
64	315	405	GSCF6405
72	355	445	GSCF7205
80	395	485	GSCF8005
88	435	525	GSCF8805
96	475	565	GSCF9605
104	515	605	GSCF10405
112	555	645	GSCF11205
120	595	685	GSCF12005
128	635	725	GSCF12805
136	675	765	GSCF13605
144	715	805	GSCF14405
152	755	845	GSCF15205
160	795	885	GSCF16005
168	835	925	GSCF16805
176	875	965	GSCF17605
184	915	1005	GSCF18405
192	955	1045	GSCF19205
200	995	1085	GSCF20005
208	1035	1125	GSCF20805
216	1075	1165	GSCF21605
224	1115	1205	GSCF22405
232	1155	1245	GSCF23205
240	1195	1285	GSCF24005
248	1235	1325	GSCF24805
256	1275	1365	GSCF25605
264	1315	1405	GSCF26405
272	1355	1445	GSCF27205
280	1395	1485	GSCF28005
288	1435	1525	GSCF28805
296	1475	1565	GSCF29605
304	1515	1605	GSCF30405
312	1555	1645	GSCF31205
320	1595	1685	GSCF32005
328	1635	1725	GSCF32805
336	1675	1765	GSCF33605
344	1715	1805	GSCF34405
352	1755	1845	GSCF35205
360	1795	1885	GSCF36005
368	1835	1925	GSCF36805
376	1875	1965	GSCF37605
384	1915	2005	GSCF38405
392	1955	2045	GSCF39205
400	1995	2085	GSCF40005
408	2035	2125	GSCF40805
416	2075	2165	GSCF41605
424	2115	2205	GSCF42405
432	2155	2245	GSCF43205
440	2195	2285	GSCF44005
448	2235	2325	GSCF44805
456	2275	2365	GSCF45605
464	2315	2405	GSCF46405
472	2355	2445	GSCF47205
480	2395	2485	GSCF48005
488	2435	2525	GSCF48805
496	2475	2565	GSCF49605
504	2515	2605	GSCF50405
512	2555	2645	GSCF51205
520	2595	2685	GSCF52005
528	2635	2725	GSCF52805
536	2675	2765	GSCF53605
544	2715	2805	GSCF54405
552	2755	2845	GSCF55205
560	2795	2885	GSCF56005
568	2835	2925	GSCF56805
576	2875	2965	GSCF57605
584	2915	3005	GSCF58405
592	2955	3045	GSCF59205
600	2995	3085	GSCF60005
608	3035	3125	GSCF60805
616	3075	3165	GSCF61605
624	3115	3205	GSCF62405
632	3155	3245	GSCF63205
640	3195	3285	GSCF64005

产品技术参数
工作电源	DC12-30V	功率	<5W
输出类型	模拟量输出U/I、数字量输出RS485/RS232	发光光源	940nm
光轴数量	4-160(其他可定做)	保护高度	6-2000nm(常规)
光轴间距/精度	2.5mm、5mm、10mm、20mm、40mm、80mm	最小检测物体大小	>2.5mm、>5mm、>10mm、>20mm、>40mm、>80mm
对射距离	2.5mm精度的光幕：0.1-0.5m、0.1-1m，其他：0.1-2m、0.1-5m、0.1-10m、0.1-15m、0.1-20m
外壳材质/颜色	铝合金/银色	外壳大小	36*45mm
工作环境温度	-30-50℃	工作环境湿度	温度20℃时，空气相对湿度<85%
抗光干扰	10000Lux(入射角I>5°)	介电强度	ACI500V.60S.无击穿或闪烁
绝缘电阻	>100MΩ	光幕形式	对射式

产品尺寸图

产品电路图

电路路

光轴间距（10mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
16	150	225	GSCF1610
24	230	305	GSCF2410
32	310	385	GSCF3210
40	390	465	GSCF4010
48	470	545	GSCF4810
56	550	625	GSCF5610
64	630	705	GSCF6410
72	710	785	GSCF7210
80	790	865	GSCF8010
88	870	945	GSCF8810
96	950	1025	GSCF9610
104	1030	1105	GSCF10410
112	1110	1185	GSCF11210
120	1190	1265	GSCF12010
128	1270	1345	GSCF12810
136	1350	1425	GSCF13610
144	1430	1505	GSCF14410
152	1510	1585	GSCF15210
160	1590	1665	GSCF16010
168	1670	1745	GSCF16810
176	1750	1825	GSCF17610
184	1830	1905	GSCF18410
192	1910	1985	GSCF19210
200	1990	2065	GSCF20010
208	2070	2145	GSCF20810
216	2150	2225	GSCF21610
224	2230	2305	GSCF22410
232	2310	2385	GSCF23210
240	2390	2465	GSCF24010
248	2470	2545	GSCF24810
256	2550	2625	GSCF25610
264	2630	2705	GSCF26410
272	2710	2785	GSCF27210
280	2790	2865	GSCF28010
288	2870	2945	GSCF28810
296	2950	3025	GSCF29610
304	3030	3105	GSCF30410
312	3110	3185	GSCF31210
320	3190	3265	GSCF32010
328	3270	3345	GSCF32810
336	3350	3425	GSCF33610
344	3430	3505	GSCF34410
352	3510	3585	GSCF35210
360	3590	3665	GSCF36010
368	3670	3745	GSCF36810
376	3750	3825	GSCF37610
384	3830	3905	GSCF38410
392	3910	3985	GSCF39210
400	3990	4065	GSCF40010

光轴间距（20mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
16	300	385	GSCF1620
24	460	545	GSCF2420
32	620	705	GSCF3220
40	780	865	GSCF4020
48	940	1025	GSCF4820
56	1100	1185	GSCF5620
64	1260	1345	GSCF6420
72	1420	1505	GSCF7220
80	1580	1665	GSCF8020
88	1740	1825	GSCF8820
96	1900	1985	GSCF9620
104	2060	2145	GSCF10420
112	2220	2305	GSCF11220
120	2380	2465	GSCF12020
128	2540	2625	GSCF12820
136	2700	2785	GSCF13620
144	2860	2945	GSCF14420
152	3020	3105	GSCF15220
160	3180	3265	GSCF16020
168	3340	3425	GSCF16820
176	3500	3585	GSCF17620
184	3660	3745	GSCF18420
192	3820	3905	GSCF19220
200	3980	4065	GSCF20020
208	4140	4225	GSCF20820
216	4300	4385	GSCF21620
224	4460	4545	GSCF22420
232	4620	4705	GSCF23220
240	4780	4865	GSCF24020

光轴间距（40mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
8	280	365	GSCF0840
12	440	525	GSCF1240
16	600	685	GSCF1640
20	760	845	GSCF2040
24	920	1005	GSCF2440
28	1080	1165	GSCF2840
32	1240	1325	GSCF3240
36	1400	1485	GSCF3640
40	1560	1645	GSCF4040
44	1720	1805	GSCF4440
48	1880	1965	GSCF4840
52	2040	2125	GSCF5240
56	2200	2285	GSCF5640
60	2360	2445	GSCF6040
64	2520	2605	GSCF6440
68	2680	2765	GSCF6840
72	2840	2925	GSCF7240
76	3000	3085	GSCF7640
80	3160	3245	GSCF8040
84	3320	3405	GSCF8440
88	3480	3565	GSCF8840
92	3640	3725	GSCF9240
96	3800	3885	GSCF9640
100	3960	4045	GSCF10040
104	4120	4205	GSCF10440
108	4280	4365	GSCF10840
112	4440	4525	GSCF11240
116	4600	4685	GSCF11640
120	4760	4845	GSCF12040
