安全光栅【安全光幕】

光轴间距（5mm）光轴间距（10mm）光轴间距（15mm）光轴间距（20mm）光轴间距（30mm）光轴间距（40mm）

光轴间距（5mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
16	75	170	GSN1605
24	115	210	GSN2405
32	155	250	GSN3205
40	195	290	GSN4005
48	235	330	GSN4805
56	275	370	GSN5605
64	315	410	GSN6405
72	355	450	GSN7205
80	395	490	GSN8005
88	435	530	GSN8805
96	475	570	GSN9605
104	515	610	GSN10405
112	555	650	GSN11205
120	595	690	GSN12005
128	635	730	GSN12805
136	675	770	GSN13605
144	715	810	GSN14405
152	755	850	GSN15205
160	795	890	GSN16005
168	835	930	GSN16805
176	875	970	GSN17605
184	915	1010	GSN18405
192	955	1050	GSN19205
200	995	1090	GSN20005
208	1035	1130	GSN20805
216	1075	1170	GSN21605
224	1115	1210	GSN22405
232	1155	1250	GSN23205
240	1195	1290	GSN24005
248	1235	1330	GSN24805
256	1275	1370	GSN25605
264	1315	1410	GSN26405
272	1355	1450	GSN27205
280	1395	1490	GSN28005
288	1435	1530	GSN28805

光轴间距（10mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
8	70	150	GSN0810
12	110	190	GSN1210
16	150	230	GSN1610
20	190	270	GSN2010
24	230	310	GSN2410
28	270	350	GSN2810
32	310	390	GSN3210
36	350	430	GSN3610
40	390	470	GSN4010
44	430	510	GSN4410
48	470	550	GSN4810
52	510	590	GSN5210
56	550	630	GSN5610
60	590	670	GSN6010
64	630	710	GSN6410
68	670	750	GSN6810
72	710	790	GSN7210
76	750	830	GSN7610
80	790	870	GSN8010
84	830	910	GSN8410
88	870	950	GSN8810
92	910	990	GSN9210
96	950	1030	GSN9610
100	990	1070	GSN10010
104	1030	1110	GSN10410
108	1070	1150	GSN10810
112	1110	1190	GSN11210
116	1150	1230	GSN11610
120	1190	1270	GSN12010
124	1230	1310	GSN12410
128	1270	1350	GSN12810
132	1310	1390	GSN13210
136	1350	1430	GSN13610
140	1390	1470	GSN14010
144	1430	1510	GSN14410
148	1470	1550	GSN14810
152	1510	1590	GSN15210
156	1550	1630	GSN15610
160	1590	1670	GSN16010
164	1630	1710	GSN16410
168	1670	1750	GSN16810
172	1710	1790	GSN17210
176	1750	1830	GSN17610
180	1790	1870	GSN18010
184	1830	1910	GSN18410
188	1870	1950	GSN18810
192	1910	1990	GSN19210
196	1950	2030	GSN19610
200	1990	2070	GSN20010
204	2030	2110	GSN20410
208	2070	2150	GSN20810
212	2110	2190	GSN21210
216	2150	2230	GSN21610
220	2190	2270	GSN22010
224	2230	2310	GSN22410
228	2270	2350	GSN22810
232	2310	2390	GSN23210
236	2350	2430	GSN23610
240	2390	2470	GSN24010
244	2430	2510	GSN24410
248	2470	2550	GSN24810
252	2510	2590	GSN25210
256	2550	2630	GSN25610
260	2590	2670	GSN26010
264	2630	2710	GSN26410
268	2670	2750	GSN26810
272	2710	2790	GSN27210
276	2750	2830	GSN27610
280	2790	2870	GSN28010
284	2830	2910	GSN28410
288	2870	2950	GSN28810
292	2910	2990	GSN29210
296	2950	3030	GSN29610
300	2990	3070	GSN30010
304	3030	3110	GSN30410
308	3070	3150	GSN30810
312	3110	3190	GSN31210
316	3150	3230	GSN31610
320	3190	3270	GSN32010
324	3230	3310	GSN32410
328	3270	3350	GSN32810
332	3310	3390	GSN33210
336	3350	3430	GSN33610
340	3390	3470	GSN34010
344	3430	3510	GSN34410
348	3470	3550	GSN34810
352	3510	3590	GSN35210
356	3550	3630	GSN35610
360	3590	3670	GSN36010
364	3630	3710	GSN36410
368	3670	3750	GSN36810
372	3710	3790	GSN37210
376	3750	3830	GSN37610
380	3790	3870	GSN38010
384	3830	3910	GSN38410
388	3870	3950	GSN38810
392	3910	3990	GSN39210
396	3950	4030	GSN39610
400	3990	4070	GSN40010
404	4030	4110	GSN40410
408	4070	4150	GSN40810
412	4110	4190	GSN41210
416	4150	4230	GSN41610
420	4190	4270	GSN42010
424	4230	4310	GSN42410
428	4270	4350	GSN42810
432	4310	4390	GSN43210
436	4350	4430	GSN43610
440	4390	4470	GSN44010
444	4430	4510	GSN44410
448	4470	4550	GSN44810
452	4510	4590	GSN45210
456	4550	4630	GSN45610
460	4590	4670	GSN46010
464	4630	4710	GSN46410
468	4670	4750	GSN46810
472	4710	4790	GSN47210
476	4750	4830	GSN47610
480	4790	4870	GSN48010
484	4830	4910	GSN48410
488	4870	4950	GSN48810
492	4910	4990	GSN49210
496	4950	5030	GSN49610

产品技术参数
保护高度	60-2000mm (常规)	工作环境温度	-10°C-55°C
光轴间距	5、10、15、20、30、40mm	工作环境湿度	温度20°C时，空气相对湿度<85%
分辨率	10、15、20、25、35、45mm	储存环境温度	-25°C-70°C
光轴数量	4、6、8、10………	输出电流	≤200mA
电源电压	DC24V±20%	抗光干扰	10000Lux（入射角I>5°）
功率	<5W	介电强度	ACI500V.60S.无击穿或闪烁
响应时间	<5ms	截面尺寸	35*50mm
绝缘电阻	≥100MΩ	光幕形式	对射式
输出信号	NPN、PNP、继电器
保护距离	5:0.1-5M、10:0.1-10M、15:0.1-15M、20:0.1-20M

产品尺寸图

产品电路图


NPN接线	PNP接线

光轴间距（20mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
4	60	125	GSN0420
6	100	190	GSN0620
8	140	230	GSN0820
10	180	270	GSN1020
12	220	310	GSN1220
14	260	350	GSN1420
16	300	390	GSN1620
18	340	430	GSN1820
20	380	470	GSN2020
22	420	510	GSN2220
24	460	550	GSN2420
26	500	590	GSN2620
28	540	630	GSN2820
30	580	670	GSN3020
32	620	710	GSN3220
34	660	750	GSN3420
36	700	790	GSN3620
38	740	830	GSN3820
40	780	870	GSN4020
42	820	910	GSN4220
44	860	950	GSN4420
46	900	990	GSN4620
48	940	1030	GSN4820
50	980	1070	GSN5020
52	1020	1110	GSN5220
54	1060	1150	GSN5420
56	1100	1190	GSN5620
58	1140	1230	GSN5820
60	1180	1270	GSN6020
62	1220	1310	GSN6220
64	1260	1350	GSN6420
66	1300	1390	GSN6620
68	1340	1430	GSN6820
70	1380	1470	GSN7020
72	1420	1510	GSN7220
74	1460	1550	GSN7420
76	1500	1590	GSN7620
78	1540	1630	GSN7820
80	1580	1670	GSN8020
82	1620	1710	GSN8220
84	1660	1750	GSN8420
86	1700	1790	GSN8620
88	1740	1830	GSN8820
90	1780	1870	GSN9020
92	1820	1910	GSN9220
94	1860	1950	GSN9420
96	1900	1990	GSN9620
98	1940	2030	GSN9820
100	1980	2070	GSN10020
102	2020	2110	GSN10220
104	2060	2150	GSN10420
106	2100	2190	GSN10620
108	2140	2230	GSN10820
110	2180	2270	GSN11020
112	2220	2310	GSN11220
114	2260	2350	GSN11420
116	2300	2390	GSN11620
118	2340	2430	GSN11820
120	2380	2470	GSN12020
122	2420	2510	GSN12220
124	2460	2550	GSN12420
126	2500	2590	GSN12620
128	2540	2630	GSN12820
130	2580	2670	GSN13020
132	2620	2710	GSN13220
134	2660	2750	GSN13420
136	2700	2790	GSN13620
138	2740	2830	GSN13820
140	2780	2870	GSN14020
142	2820	2910	GSN14220
144	2860	2950	GSN14420
146	2900	2990	GSN14620
148	2940	3030	GSN14820
150	2980	3070	GSN15020
152	3020	3110	GSN15220
154	3060	3150	GSN15420
156	3100	3190	GSN15620
158	3140	3230	GSN15820
160	3180	3270	GSN16020

光轴间距（40mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
4	120	210	GSN0440
6	200	290	GSN0640
8	280	370	GSN0840
10	360	450	GSN1040
12	440	530	GSN1240
14	520	610	GSN1440
16	600	690	GSN1640
18	680	770	GSN1840
20	760	850	GSN2040
22	840	930	GSN2240
24	920	1010	GSN2440
26	1000	1090	GSN2640
28	1080	1170	GSN2840
30	1160	1250	GSN3040
32	1240	1330	GSN3240
34	1320	1410	GSN3440
36	1400	1490	GSN3640
38	1480	1570	GSN3840
40	1560	1650	GSN4040
42	1640	1730	GSN4240
44	1720	1810	GSN4440
46	1800	1890	GSN4640
48	1880	1970	GSN4840
50	1960	2050	GSN5040
52	2040	2130	GSN5240
54	2120	2210	GSN5440
56	2200	2290	GSN5640
58	2280	2370	GSN5840
60	2360	2450	GSN6040
62	2440	2530	GSN6240
64	2520	2610	GSN6440
66	2600	2690	GSN6640
68	2680	2770	GSN6840
70	2760	2850	GSN7040
72	2840	2930	GSN7240
74	2920	3010	GSN7440
76	3000	3090	GSN7640
78	3080	3170	GSN7840
80	3160	3250	GSN8040
82	3240	3330	GSN8240
84	3320	3410	GSN8440
86	3400	3490	GSN8640
88	3480	3570	GSN8840
90	3560	3650	GSN9040
92	3640	3730	GSN9240
94	3720	3810	GSN9440
96	3800	3890	GSN9640
98	3880	3970	GSN9840
100	3960	4050	GSN10040
102	4040	4130	GSN10240
104	4120	4210	GSN10440
106	4200	4290	GSN10640
108	4280	4370	GSN10840
110	4360	4450	GSN11040
112	4440	4530	GSN11240
114	4520	4610	GSN11440
116	4600	4690	GSN11640
118	4680	4770	GSN11840
120	4760	4850	GSN12040
122	4840	4930	GSN12240

光轴间距（15mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
8	105	170	GSN0815
10	135	200	GSN1015
12	165	230	GSN1215
14	195	260	GSN1415
16	225	290	GSN1615
18	255	320	GSN1815
20	285	350	GSN2015
22	315	380	GSN2215
24	345	410	GSN2415
26	375	440	GSN2615
28	405	470	GSN2815
30	435	500	GSN3015
32	465	530	GSN3215
34	495	560	GSN3415
36	525	590	GSN3615
38	555	620	GSN3815
40	585	650	GSN4015
42	615	680	GSN4215
44	645	710	GSN4415
46	675	740	GSN4615
48	705	770	GSN4815
50	735	800	GSN5015
52	765	830	GSN5215
54	795	860	GSN5415
56	825	890	GSN5615
58	855	920	GSN5815
60	885	950	GSN6015
62	915	980	GSN6215
64	945	1010	GSN6415
66	975	1040	GSN6615
68	1005	1070	GSN6815
70	1035	1100	GSN7015
72	1065	1130	GSN7215
74	1095	1160	GSN7415
76	1125	1190	GSN7615

光轴间距（30mm）
光束数量（n）	保护高度（mm）	光栅总高（mm）	规格型号
4	90	170	GSN0430
6	150	230	GSN0630
8	210	290	GSN0830
10	270	350	GSN1030
12	330	410	GSN1230
14	390	470	GSN1430
16	450	530	GSN1630
18	510	590	GSN1830
20	570	650	GSN2030
22	630	710	GSN2230
24	690	770	GSN2430
26	750	830	GSN2630
28	810	890	GSN2830
30	870	950	GSN3030
32	930	1010	GSN3230
34	990	1070	GSN3430
36	1050	1130	GSN3630
38	1110	1190	GSN3830
40	1170	1250	GSN4030
42	1230	1310	GSN4230
44	1290	1370	GSN4430
46	1350	1430	GSN4630
48	1410	1490	GSN4830
50	1470	1550	GSN5030
52	1530	1610	GSN5230
54	1590	1670	GSN5430
56	1650	1730	GSN5630
58	1710	1790	GSN5830
60	1770	1850	GSN6030
62	1830	1910	GSN6230
64	1890	1970	GSN6430
66	1950	2030	GSN6630
68	2010	2090	GSN6830
70	2070	2150	GSN7030
72	2130	2210	GSN7230

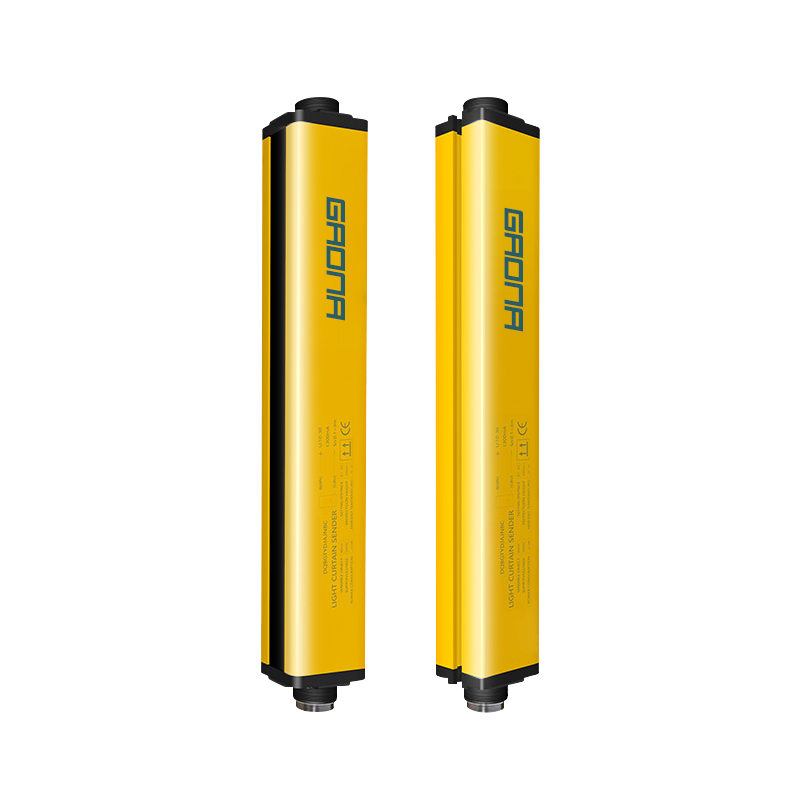

GSN系列安全光栅
