产品类别

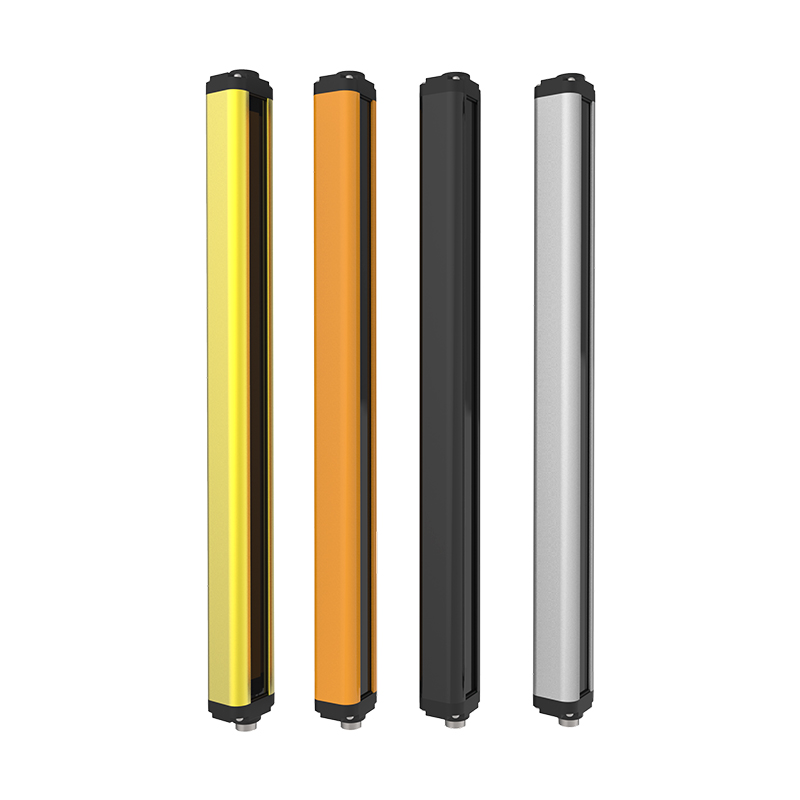

GLG系列安全光栅

安全光栅的工作原理是，安全光幕发射器发出的光直射到接收器，形成保护光幕。
当光幕被遮挡时，接收器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，
产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警

产品详情 说明书 下载产品目录

光轴间距（ 5mm） 光轴间距（10mm） 光轴间距（15mm） 光轴间距（20mm） 光轴间距（30mm） 光轴间距（40mm）

光轴间距（5mm）
光束数量（n） 保护高度（mm） 光栅总高（mm） 规格型号
16 75 159 GLG1605
24 115 199 GLG2405
32 155 239 GLG3205
40 195 279 GLG4005
48 235 319 GLG4805
56 275 359 GLG5605
64 315 399 GLG6405
72 355 439 GLG7205
80 395 479 GLG8005
88 435 519 GLG8805
96 475 559 GLG9605
104 515 599 GLG10405
112 555 639 GLG11205
120 595 679 GLG12005
128 635 719 GLG12805
136 675 759 GLG13605
144 715 799 GLG14405
152 755 839 GLG15205
160 795 879 GLG16005
168 835 919 GLG16805
176 875 959 GLG17605
184 915 999 GLG18405
192 955 1039 GLG19205
200 995 1079 GLG20005
208 1035 1119 GLG20805
216 1075 1159 GLG21605
224 1115 1199 GLG22405
232 1155 1239 GLG23205
240 1195 1279 GLG24005
248 1235 1319 GLG24805
256 1275 1359 GLG25605
264 1315 1399 GLG26405
272 1355 1439 GLG27205
280 1395 1479 GLG28005
288 1435 1519 GLG28805




产品技术参数
保护高度 60-2000mm (常规) 工作环境温度 -10°C-55°C
光轴间距 5、10、15、20、30、40mm 工作环境湿度 温度20°C时，空气相对湿度<85%
分辨率 10、15、20、25、35、45mm 保护距离 0.1-2M
光轴数量 4、6、8、10……… 输出电流 ≤200mA
电源电压 DC24V±20% 抗光干扰 10000Lux（入射角I>5°）
功率 ≤5W 介电强度 ACI500V.60S.无击穿或闪烁
响应时间 <5ms 截面尺寸 35*27mm
绝缘电阻 ≥100MΩ 外壳防护等级 IP65
输出信号 NPN、PNP



产品尺寸图



产品电路图

NPN接线 PNP接线
