光轴间距（5mm） 光轴间距（10mm） 光轴间距（15mm） 光轴间距（20mm） 光轴间距（30mm） 光轴间距（40mm）

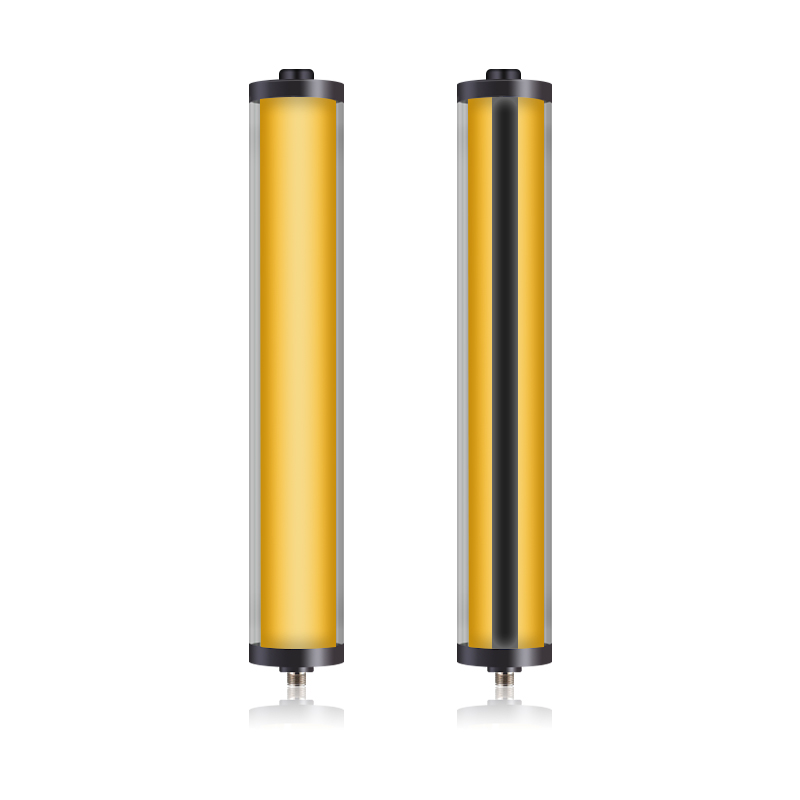

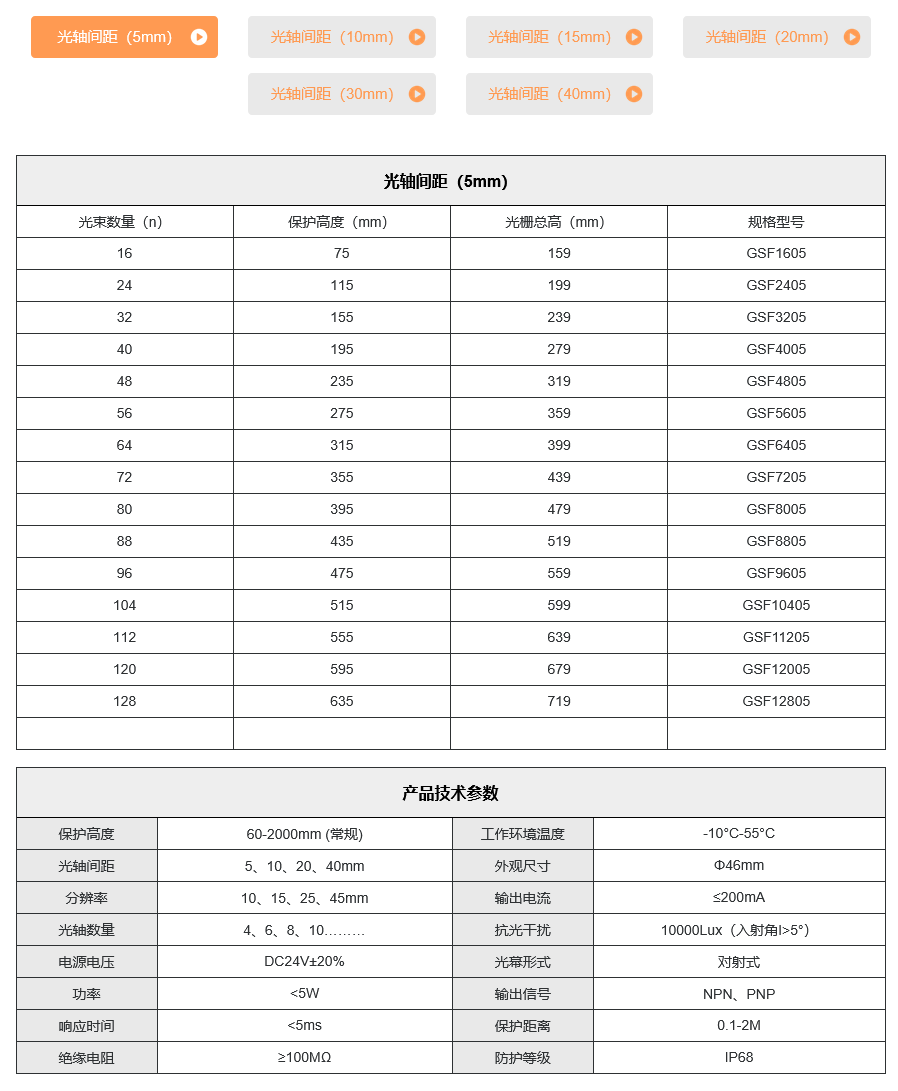

| 光轴间距（5mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 16 |
75 |
159 |
GSF1605 |
| 24 |
115 |
199 |
GSF2405 |
| 32 |
155 |
239 |
GSF3205 |
| 40 |
195 |
279 |
GSF4005 |
| 48 |
235 |
319 |
GSF4805 |
| 56 |
275 |
359 |
GSF5605 |
| 64 |
315 |
399 |
GSF6405 |
| 72 |
355 |
439 |
GSF7205 |
| 80 |
395 |
479 |
GSF8005 |
| 88 |
435 |
519 |
GSF8805 |
| 96 |
475 |
559 |
GSF9605 |
| 104 |
515 |
599 |
GSF10405 |
| 112 |
555 |
639 |
GSF11205 |
| 120 |
595 |
679 |
GSF12005 |
| 128 |
635 |
719 |
GSF12805 |
| |
|
|
|

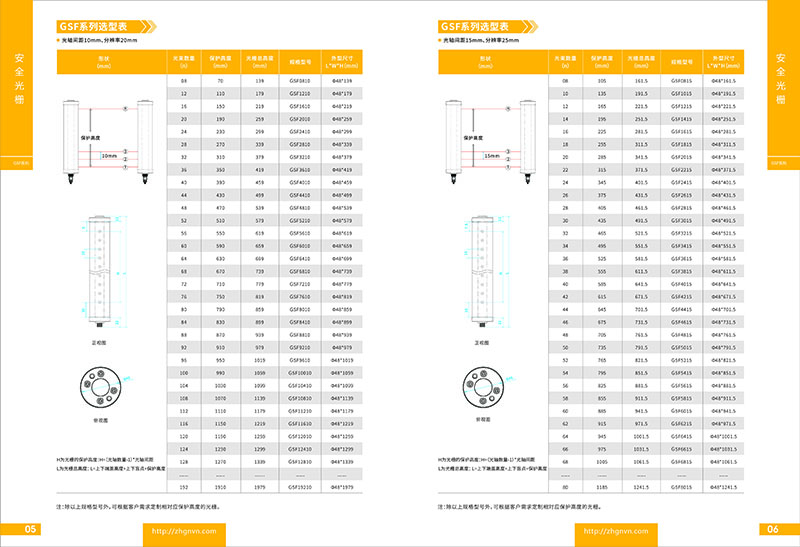

| 光轴间距（10mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 8 |
70 |
139 |
GSF0810 |
| 12 |
110 |
179 |
GSF1210 |
| 16 |
150 |
219 |
GSF1610 |
| 20 |
190 |
259 |
GSF2010 |
| 24 |
230 |
299 |
GSF2410 |
| 28 |
270 |
339 |
GSF2810 |
| 32 |
310 |
379 |
GSF3210 |
| 36 |
350 |
419 |
GSF3610 |
| 40 |
390 |
459 |
GSF4010 |
| 44 |
430 |
499 |
GSF4410 |
| 48 |
470 |
539 |
GSF4810 |
| 52 |
510 |
579 |
GSF5210 |
| 56 |
550 |
619 |
GSF5610 |
| 60 |
590 |
659 |
GSF6010 |
| 64 |
630 |
699 |
GSF6410 |
| 68 |
670 |
739 |
GSF6810 |
| 72 |
710 |
779 |
GSF7210 |
| 76 |
750 |
819 |
GSF7610 |
| 80 |
790 |
859 |
GSF8010 |
| 84 |
830 |
899 |
GSF8410 |
| 88 |
870 |
939 |
GSF8810 |
| 92 |
910 |
979 |
GSF9210 |
| 96 |
950 |
1019 |
GSF9610 |
| 100 |
990 |
1059 |
GSF10010 |
| 104 |
1030 |
1099 |
GSF10410 |
| 108 |
1070 |
1139 |
GSF10810 |
| 112 |
1110 |
1179 |
GSF11210 |
| 116 |
1150 |
1219 |
GSF11610 |
| 120 |
1190 |
1259 |
GSF12010 |
| 124 |
1230 |
1299 |
GSF12410 |
| 128 |
1270 |
1339 |
GSF12810 |
| 132 |
1310 |
1379 |
GSF13210 |
| 136 |
1350 |
1419 |
GSF13610 |
| 140 |
1390 |
1459 |
GSF14010 |
| 144 |
1430 |
1499 |
GSF14410 |
| 148 |
1470 |
1539 |
GSF14810 |
| 152 |
1510 |
1579 |
GSF15210 |
| 156 |
1550 |
1619 |
GSF15610 |
| 160 |
1590 |
1659 |
GSF16010 |
| 164 |
1630 |
1699 |
GSF16410 |
| 168 |
1670 |
1739 |
GSF16810 |
| 172 |
1710 |
1779 |
GSF17210 |
| 176 |
1750 |
1819 |
GSF17610 |
| 180 |
1790 |
1859 |
GSF18010 |
| 184 |
1830 |
1899 |
GSF18410 |
| 188 |
1870 |
1939 |
GSF18810 |
| 192 |
1910 |
1979 |
GSF19210 |
| |
|
|
|
| 光轴间距（15mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 8 |
105 |
161.5 |
GSF0815 |
| 10 |
135 |
191.5 |
GSF1015 |
| 12 |
165 |
221.5 |
GSF1215 |
| 14 |
195 |
251.5 |
GSF1415 |
| 16 |
225 |
281.5 |
GSF1615 |
| 18 |
255 |
311.5 |
GSF1815 |
| 20 |
285 |
341.5 |
GSF2015 |
| 22 |
315 |
371.5 |
GSF2215 |
| 24 |
345 |
401.5 |
GSF2415 |
| 26 |
375 |
431.5 |
GSF2615 |
| 28 |
405 |
461.5 |
GSF2815 |
| 30 |
435 |
491.5 |
GSF3015 |
| 32 |
465 |
521.5 |
GSF3215 |
| 34 |
495 |
551.5 |
GSF3415 |
| 36 |
525 |
581.5 |
GSF3615 |
| 38 |
555 |
611.5 |
GSF3815 |
| 40 |
585 |
641.5 |
GSF4015 |
| 42 |
615 |
671.5 |
GSF4215 |
| 44 |
645 |
701.5 |
GSF4415 |
| 46 |
675 |
731.5 |
GSF4615 |
| 48 |
705 |
761.5 |
GSF4815 |
| 50 |
735 |
791.5 |
GSF5015 |
| 52 |
765 |
821.5 |
GSF5215 |
| 54 |
795 |
851.5 |
GSF5415 |
| 56 |
825 |
881.5 |
GSF5615 |
| 58 |
855 |
911.5 |
GSF5815 |
| 60 |
885 |
941.5 |
GSF6015 |
| 62 |
915 |
971.5 |
GSF6215 |
| 64 |
945 |
1001.5 |
GSF6415 |
| 66 |
975 |
1031.5 |
GSF6615 |
| 68 |
1005 |
1061.5 |
GSF6815 |
| 70 |
1035 |
1091.5 |
GSF7015 |
| 72 |
1065 |
1121.5 |
GSF7215 |
| 74 |
1095 |
1151.5 |
GSF7415 |
| 76 |
1125 |
1181.5 |
GSF7615 |
| 78 |
1155 |
1211.5 |
GSF7815 |
| 80 |
1185 |
1241.5 |
GSF8015 |
| |
|
|
|

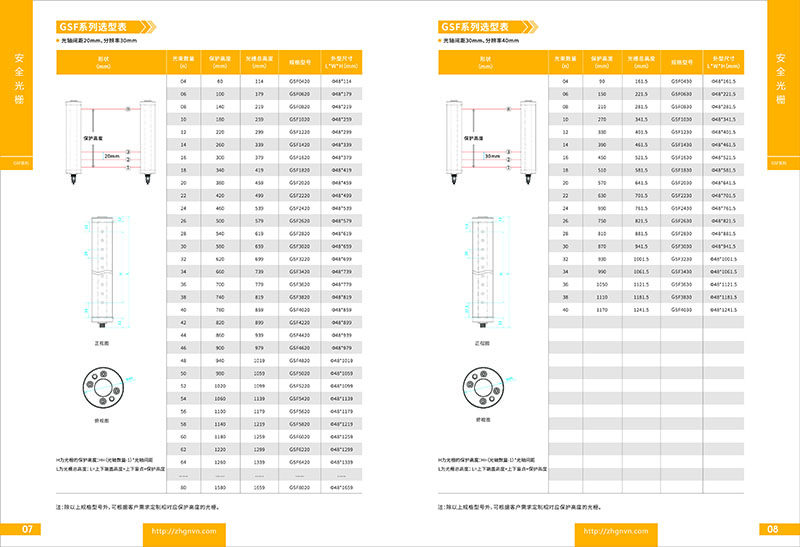

| 光轴间距（20mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
60 |
114 |
GSF0420 |
| 6 |
100 |
179 |
GSF0620 |
| 8 |
140 |
219 |
GSF0820 |
| 10 |
180 |
259 |
GSF1020 |
| 12 |
220 |
299 |
GSF1220 |
| 14 |
260 |
339 |
GSF1420 |
| 16 |
300 |
379 |
GSF1620 |
| 18 |
340 |
419 |
GSF1820 |
| 20 |
380 |
459 |
GSF2020 |
| 22 |
420 |
499 |
GSF2220 |
| 24 |
460 |
539 |
GSF2420 |
| 26 |
500 |
579 |
GSF2620 |
| 28 |
540 |
619 |
GSF2820 |
| 30 |
580 |
659 |
GSF3020 |
| 32 |
620 |
699 |
GSF3220 |
| 34 |
660 |
739 |
GSF3420 |
| 36 |
700 |
779 |
GSF3620 |
| 38 |
740 |
819 |
GSF3820 |
| 40 |
780 |
859 |
GSF4020 |
| 42 |
820 |
899 |
GSF4220 |
| 44 |
860 |
939 |
GSF4420 |
| 46 |
900 |
979 |
GSF4620 |
| 48 |
940 |
1019 |
GSF4820 |
| 50 |
980 |
1059 |
GSF5020 |
| 52 |
1020 |
1099 |
GSF5220 |
| 54 |
1060 |
1139 |
GSF5420 |
| 56 |
1100 |
1179 |
GSF5620 |
| 58 |
1140 |
1219 |
GSF5820 |
| 60 |
1180 |
1259 |
GSF6020 |
| 62 |
1220 |
1299 |
GSF6220 |
| 64 |
1260 |
1339 |
GSF6420 |
| 66 |
1300 |
1379 |
GSF6620 |
| 68 |
1340 |
1419 |
GSF6820 |
| 70 |
1380 |
1459 |
GSF7020 |
| 72 |
1420 |
1499 |
GSF7220 |
| 74 |
1460 |
1539 |
GSF7420 |
| 76 |
1500 |
1579 |
GSF7620 |
| 78 |
1540 |
1619 |
GSF7820 |
| 80 |
1580 |
1659 |
GSF8020 |
| |
|
|
|
| 光轴间距（30mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
90 |
161.5 |
GSF0430 |
| 6 |
150 |
221.5 |
GSF0630 |
| 8 |
210 |
281.5 |
GSF0830 |
| 10 |
270 |
341.5 |
GSF1030 |
| 12 |
330 |
401.5 |
GSF1230 |
| 14 |
390 |
461.5 |
GSF1430 |
| 16 |
450 |
521.5 |
GSF1630 |
| 18 |
510 |
581.5 |
GSF1830 |
| 20 |
570 |
641.5 |
GSF2030 |
| 22 |
630 |
701.5 |
GSF2230 |
| 24 |
690 |
761.5 |
GSF2430 |
| 26 |
750 |
821.5 |
GSF2630 |
| 28 |
810 |
881.5 |
GSF2830 |
| 30 |
870 |
941.5 |
GSF3030 |
| 32 |
930 |
1001.5 |
GSF3230 |
| 34 |
990 |
1061.5 |
GSF3430 |
| 36 |
1050 |
1121.5 |
GSF3630 |
| 38 |
1110 |
1181.5 |
GSF3830 |
| 40 |
1170 |
1241.5 |
GSF4030 |
| |
|
|
|
| |
|
|
|

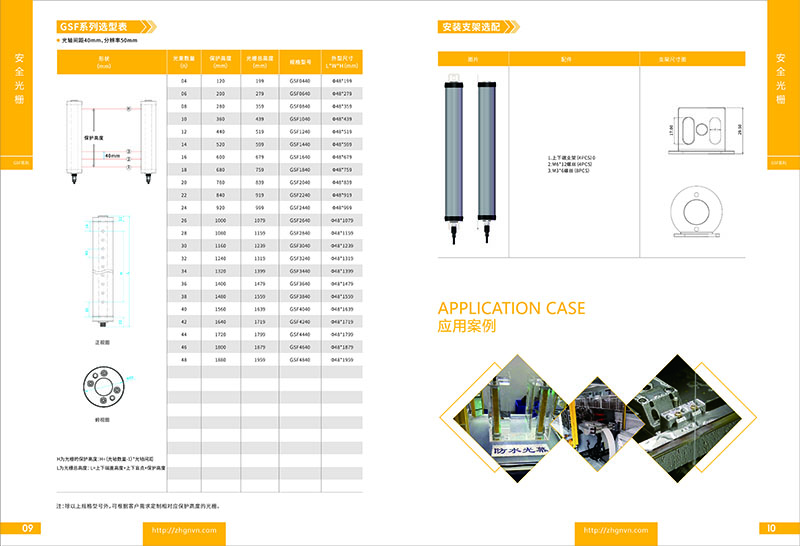

| 光轴间距（40mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
120 |
199 |
GSF0440 |
| 6 |
200 |
279 |
GSF0640 |
| 8 |
280 |
359 |
GSF0840 |
| 10 |
360 |
439 |
GSF1040 |
| 12 |
440 |
519 |
GSF1240 |
| 14 |
520 |
599 |
GSF1440 |
| 16 |
600 |
679 |
GSF1640 |
| 18 |
680 |
759 |
GSF1840 |
| 20 |
760 |
839 |
GSF2040 |
| 22 |
840 |
919 |
GSF2240 |
| 24 |
920 |
999 |
GSF2440 |
| 26 |
1000 |
1079 |
GSF2640 |
| 28 |
1080 |
1159 |
GSF2840 |
| 30 |
1160 |
1239 |
GSF3040 |
| 32 |
1240 |
1319 |
GSF3240 |
| 34 |
1320 |
1399 |
GSF3440 |
| 36 |
1400 |
1479 |
GSF3640 |
| 38 |
1480 |
1559 |
GSF3840 |
| 40 |
1560 |
1639 |
GSF4040 |
| 42 |
1640 |
1719 |
GSF4240 |
| 44 |
1720 |
1799 |
GSF4440 |
| 46 |
1800 |
1879 |
GSF4640 |
| 48 |
1880 |
1959 |
GSF4840 |

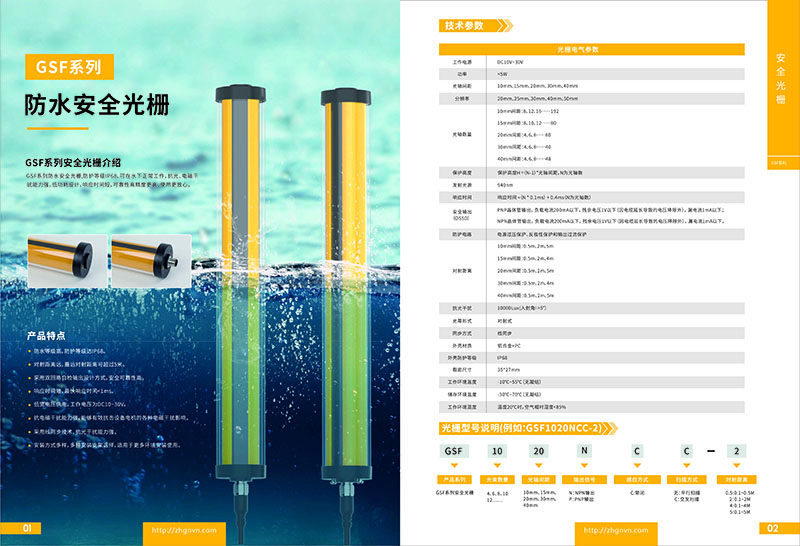

| 产品技术参数 |
| 保护高度 |
60-2000mm (常规) |
工作环境温度 |
-10°C-55°C |
| 光轴间距 |
5、10、20、40mm |
外观尺寸 |
Φ46mm |
| 分辨率 |
10、15、25、45mm |
输出电流 |
≤200mA |
| 光轴数量 |
4、6、8、10……… |
抗光干扰 |
10000Lux（入射角I>5°） |
| 电源电压 |
DC24V±20% |
光幕形式 |
对射式 |
|
功率
|
<5W |
输出信号 |
NPN、PNP |
| 响应时间 |
<5ms |
保护距离 |
0.1-2M |
| 绝缘电阻 |
≥100MΩ |
防护等级 |
IP68 |

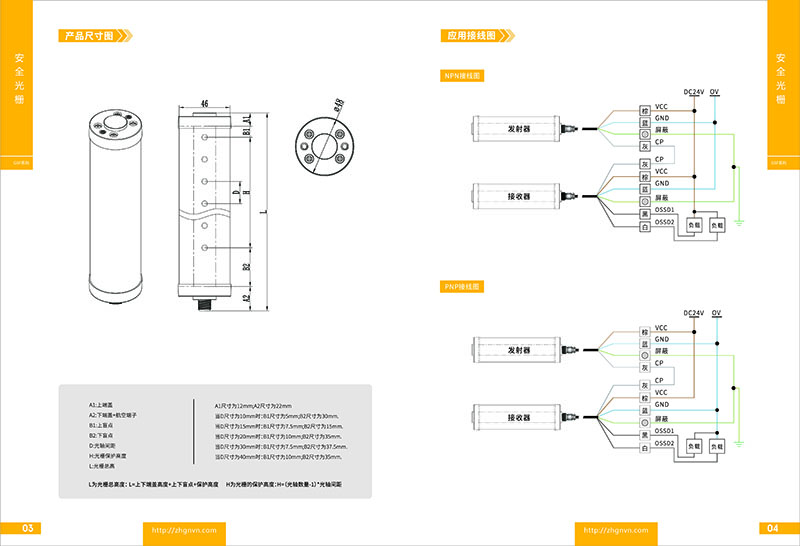

产品尺寸图
产品电路图
 |
 |
| NPN接线 |
PNP接线 |
