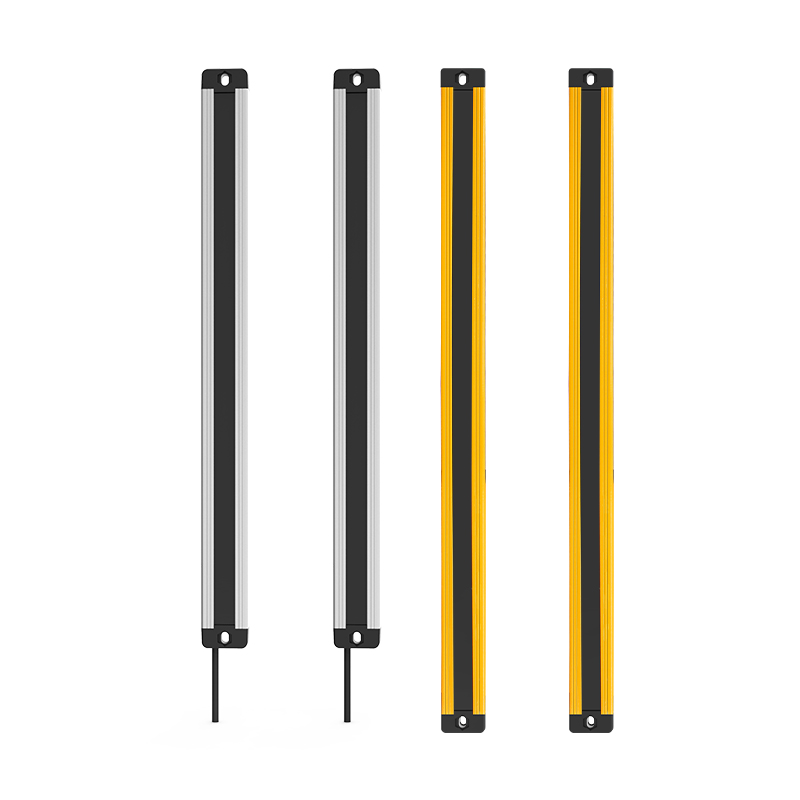

GB13系列超薄安全光幕

GB13系列安全光栅采用上下端紧贴安装方式，全程自检。采用国际先进技 术，抗震性好、性能稳定，高分辨力。
可保护手指、手掌、人体，安装方式简 单多样，光轴对准容易，抗光。电磁干扰强，低功耗设计响应时间短，可靠性 高。
产品由大地保险公司承保，产品质量可靠。

产品详情 说明书 下载产品目录

光轴间距（10mm） 光轴间距（15mm） 光轴间距（20mm） 光轴间距（30mm） 光轴间距（40mm）

光轴间距（10mm）
光束数量（n） 保护高度（mm） 光栅总高（mm） 规格型号
8 70 104 GB13-0810
12 110 144 GB13-1210
16 150 184 GB13-1610
20 190 224 GB13-2010
24 230 264 GB13-2410
28 270 304 GB13-2810
32 310 344 GB13-3210
36 350 384 GB13-3610
40 390 424 GB13-4010
44 430 464 GB13-4410
48 470 504 GB13-4810
52 510 544 GB13-5210
56 550 584 GB13-5610
60 590 624 GB13-6010
64 630 664 GB13-6410
68 670 704 GB13-6810
72 710 744 GB13-7210
76 750 784 GB13-7610
80 790 824 GB13-8010
84 830 864 GB13-8410
88 870 904 GB13-8810
92 910 944 GB13-9210
96 950 984 GB13-9610
100 990 1024 GB13-10010
104 1030 1064 GB13-10410
108 1070 1104 GB13-10810
112 1110 1144 GB13-11210
116 1150 1184 GB13-11610
120 1190 1224 GB13-12010
124 1230 1264 GB13-12410
128 1270 1304 GB13-12810




产品技术参数
保护高度 60-1150mm (常规) 工作环境温度 -10°C-55°C
光轴间距 10、15、20、30mm 工作环境湿度 温度20°C时，空气相对湿度<85%
分辨率 15、20、25、35mm 输出电流 ≤200mA
光轴数量 4、6、8、10、12……… 抗光干扰 10000Lux（入射角I>5°）
电源电压 DC24V±20% 介电强度 ACI500V.60S.无击穿或闪烁
功率 <5W 光幕形式 对射式
响应时间 <5ms 外壳防护等级 IP65
绝缘电阻 ≥100MΩ 保护距离 0.1-2M
输出信号 NPN、PNP



产品尺寸图



产品电路图

NPN接线 PNP接线
