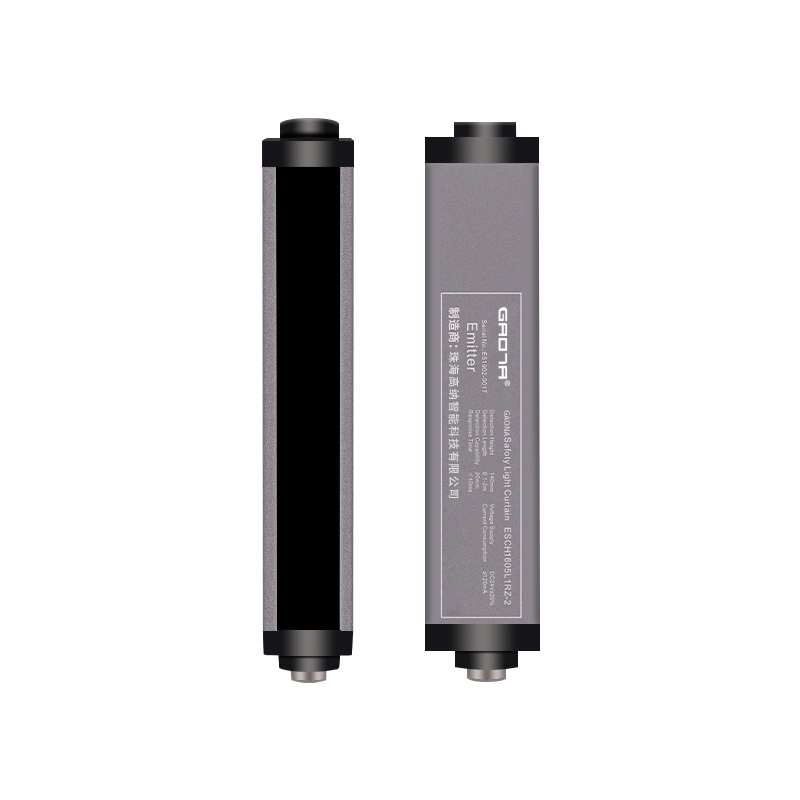

光轴间距(2.5mm) 光轴间距(5mm) 光轴间距(10mm) 光轴间距(20mm) 光轴间距(40mm)
光轴间距(2.5mm) |
光束数量(n) |
保护高度(mm) |
光栅总高(mm) |
规格型号 |
32 |
77.5 |
205 |
GSCL32025 |
64 |
157.5 |
285 |
GSCL64025 |
96 |
237.5 |
365 |
GSCL96025 |
128 |
317.5 |
445 |
GSCL128025 |
160 |
397.5 |
525 |
GSCL160025 |
192 |
477.5 |
605 |
GSCL192025 |
224 |
557.5 |
685 |
GSCL224025 |
256 |
637.5 |
765 |
GSCL256025 |
288 |
717.5 |
845 |
GSCL288025 |
320 |
797.5 |
925 |
GSCL320025 |
352 |
877.5 |
1005 |
GSCL352025 |
384 |
957.5 |
1085 |
GSCL384025 |
416 |
1037.5 |
1165 |
GSCL416025 |
448 |
1117.5 |
1245 |
GSCL448025 |
480 |
1197.5 |
1325 |
GSCL480025 |
|
|
|
|
光轴间距(5mm) |
光束数量(n) |
保护高度(mm) |
光栅总高(mm) |
规格型号 |
16 |
75 |
165 |
GSCL1605 |
24 |
115 |
205 |
GSCL2405 |
32 |
155 |
245 |
GSCL3205 |
40 |
195 |
285 |
GSCL4005 |
48 |
235 |
325 |
GSCL4805 |
56 |
275 |
365 |
GSCL5605 |
64 |
315 |
405 |
GSCL6405 |
72 |
355 |
445 |
GSCL7205 |
80 |
395 |
485 |
GSCL8005 |
88 |
435 |
525 |
GSCL8805 |
96 |
475 |
565 |
GSCL9605 |
104 |
515 |
605 |
GSCL10405 |
112 |
555 |
645 |
GSCL11205 |
120 |
595 |
685 |
GSCL12005 |
128 |
635 |
725 |
GSCL12805 |
136 |
675 |
765 |
GSCL13605 |
144 |
715 |
805 |
GSCL14405 |
152 |
755 |
845 |
GSCL15205 |
160 |
795 |
885 |
GSCL16005 |
168 |
835 |
925 |
GSCL16805 |
176 |
875 |
965 |
GSCL17605 |
184 |
915 |
1005 |
GSCL18405 |
192 |
955 |
1045 |
GSCL19205 |
200 |
995 |
1085 |
GSCL20005 |
208 |
1035 |
1125 |
GSCL20805 |
216 |
1075 |
1165 |
GSCL21605 |
224 |
1115 |
1205 |
GSCL22405 |
232 |
1155 |
1245 |
GSCL23205 |
240 |
1195 |
1285 |
GSCL24005 |
248 |
1235 |
1325 |
GSCL24805 |
256 |
1275 |
1365 |
GSCL25605 |
264 |
1315 |
1405 |
GSCL26405 |
272 |
1355 |
1445 |
GSCL27205 |
280 |
1395 |
1485 |
GSCL28005 |
288 |
1435 |
1525 |
GSCL28805 |
296 |
1475 |
1565 |
GSCL29605 |
304 |
1515 |
1605 |
GSCL30405 |
312 |
1555 |
1645 |
GSCL31205 |
320 |
1595 |
1685 |
GSCL32005 |
328 |
1635 |
1725 |
GSCL32805 |
336 |
1675 |
1765 |
GSCL33605 |
344 |
1715 |
1805 |
GSCL34405 |
352 |
1755 |
1845 |
GSCL35205 |
360 |
1795 |
1885 |
GSCL36005 |
368 |
1835 |
1925 |
GSCL36805 |
376 |
1875 |
1965 |
GSCL37605 |
384 |
1915 |
2005 |
GSCL38405 |
392 |
1955 |
2045 |
GSCL39205 |
400 |
1995 |
2085 |
GSCL40005 |
408 |
2035 |
2125 |
GSCL40805 |
416 |
2075 |
2165 |
GSCL41605 |
424 |
2115 |
2205 |
GSCL42405 |
432 |
2155 |
2245 |
GSCL43205 |
440 |
2195 |
2285 |
GSCL44005 |
448 |
2235 |
2325 |
GSCL44805 |
456 |
2275 |
2365 |
GSCL45605 |
464 |
2315 |
2405 |
GSCL46405 |
472 |
2355 |
2445 |
GSCL47205 |
480 |
2395 |
2485 |
GSCL48005 |
488 |
2435 |
2525 |
GSCL48805 |
496 |
2475 |
2565 |
GSCL49605 |
504 |
2515 |
2605 |
GSCL50405 |
512 |
2555 |
2645 |
GSCL51205 |
520 |
2595 |
2685 |
GSCL52005 |
528 |
2635 |
2725 |
GSCL52805 |
536 |
2675 |
2765 |
GSCL53605 |
544 |
2715 |
2805 |
GSCL54405 |
552 |
2755 |
2845 |
GSCL55205 |
560 |
2795 |
2885 |
GSCL56005 |
568 |
2835 |
2925 |
GSCL56805 |
576 |
2875 |
2965 |
GSCL57605 |
584 |
2915 |
3005 |
GSCL58405 |
592 |
2955 |
3045 |
GSCL59205 |
600 |
2995 |
3085 |
GSCL60005 |
608 |
3035 |
3125 |
GSCL60805 |
616 |
3075 |
3165 |
GSCL61605 |
624 |
3115 |
3205 |
GSCL62405 |
632 |
3155 |
3245 |
GSCL63205 |
640 |
3195 |
3285 |
GSCL64005 |
|
|
|
|
光轴间距(10mm) |
光束数量(n) |
保护高度(mm) |
光栅总高(mm) |
规格型号 |
16 |
150 |
225 |
GSCL1610 |
24 |
230 |
305 |
GSCL2410 |
32 |
310 |
385 |
GSCL3210 |
40 |
390 |
465 |
GSCL4010 |
48 |
470 |
545 |
GSCL4810 |
56 |
550 |
625 |
GSCL5610 |
64 |
630 |
705 |
GSCL6410 |
72 |
710 |
785 |
GSCL7210 |
80 |
790 |
865 |
GSCL8010 |
88 |
870 |
945 |
GSCL8810 |
96 |
950 |
1025 |
GSCL9610 |
104 |
1030 |
1105 |
GSCL10410 |
112 |
1110 |
1185 |
GSCL11210 |
120 |
1190 |
1265 |
GSCL12010 |
128 |
1270 |
1345 |
GSCL12810 |
136 |
1350 |
1425 |
GSCL13610 |
144 |
1430 |
1505 |
GSCL14410 |
152 |
1510 |
1585 |
GSCL15210 |
160 |
1590 |
1665 |
GSCL16010 |
168 |
1670 |
1745 |
GSCL16810 |
176 |
1750 |
1825 |
GSCL17610 |
184 |
1830 |
1905 |
GSCL18410 |
192 |
1910 |
1985 |
GSCL19210 |
200 |
1990 |
2065 |
GSCL20010 |
208 |
2070 |
2145 |
GSCL20810 |
216 |
2150 |
2225 |
GSCL21610 |
224 |
2230 |
2305 |
GSCL22410 |
232 |
2310 |
2385 |
GSCL23210 |
240 |
2390 |
2465 |
GSCL24010 |
248 |
2470 |
2545 |
GSCL24810 |
256 |
2550 |
2625 |
GSCL25610 |
264 |
2630 |
2705 |
GSCL26410 |
272 |
2710 |
2785 |
GSCL27210 |
280 |
2790 |
2865 |
GSCL28010 |
288 |
2870 |
2945 |
GSCL28810 |
296 |
2950 |
3025 |
GSCL29610 |
304 |
3030 |
3105 |
GSCL30410 |
312 |
3110 |
3185 |
GSCL31210 |
320 |
3190 |
3265 |
GSCL32010 |
328 |
3270 |
3345 |
GSCL32810 |
336 |
3350 |
3425 |
GSCL33610 |
344 |
3430 |
3505 |
GSCL34410 |
352 |
3510 |
3585 |
GSCL35210 |
360 |
3590 |
3665 |
GSCL36010 |
368 |
3670 |
3745 |
GSCL36810 |
376 |
3750 |
3825 |
GSCL37610 |
384 |
3830 |
3905 |
GSCL38410 |
392 |
3910 |
3985 |
GSCL39210 |
400 |
3990 |
4065 |
GSCL40010 |
|
|
|
|
光轴间距(20mm) |
光束数量(n) |
保护高度(mm) |
光栅总高(mm) |
规格型号 |
16 |
300 |
385 |
GSCL1620 |
24 |
460 |
545 |
GSCL2420 |
32 |
620 |
705 |
GSCL3220 |
40 |
780 |
865 |
GSCL4020 |
48 |
940 |
1025 |
GSCL4820 |
56 |
1100 |
1185 |
GSCL5620 |
64 |
1260 |
1345 |
GSCL6420 |
72 |
1420 |
1505 |
GSCL7220 |
80 |
1580 |
1665 |
GSCL8020 |
88 |
1740 |
1825 |
GSCL8820 |
96 |
1900 |
1985 |
GSCL9620 |
104 |
2060 |
2145 |
GSCL10420 |
112 |
2220 |
2305 |
GSCL11220 |
120 |
2380 |
2465 |
GSCL12020 |
128 |
2540 |
2625 |
GSCL12820 |
136 |
2700 |
2785 |
GSCL13620 |
144 |
2860 |
2945 |
GSCL14420 |
152 |
3020 |
3105 |
GSCL15220 |
160 |
3180 |
3265 |
GSCL16020 |
168 |
3340 |
3425 |
GSCL16820 |
176 |
3500 |
3585 |
GSCL17620 |
184 |
3660 |
3745 |
GSCL18420 |
192 |
3820 |
3905 |
GSCL19220 |
200 |
3980 |
4065 |
GSCL20020 |
208 |
4140 |
4225 |
GSCL20820 |
216 |
4300 |
4385 |
GSCL21620 |
224 |
4460 |
4545 |
GSCL22420 |
232 |
4620 |
4705 |
GSCL23220 |
240 |
4780 |
4865 |
GSCL24020 |
|
|
|
|
光轴间距(40mm) |
光束数量(n) |
保护高度(mm) |
光栅总高(mm) |
规格型号 |
8 |
280 |
365 |
GSCL0840 |
12 |
440 |
525 |
GSCL1240 |
16 |
600 |
685 |
GSCL1640 |
20 |
760 |
845 |
GSCL2040 |
24 |
920 |
1005 |
GSCL2440 |
28 |
1080 |
1165 |
GSCL2840 |
32 |
1240 |
1325 |
GSCL3240 |
36 |
1400 |
1485 |
GSCL3640 |
40 |
1560 |
1645 |
GSCL4040 |
44 |
1720 |
1805 |
GSCL4440 |
48 |
1880 |
1965 |
GSCL4840 |
52 |
2040 |
2125 |
GSCL5240 |
56 |
2200 |
2285 |
GSCL5640 |
60 |
2360 |
2445 |
GSCL6040 |
64 |
2520 |
2605 |
GSCL6440 |
68 |
2680 |
2765 |
GSCL6840 |
72 |
2840 |
2925 |
GSCL7240 |
76 |
3000 |
3085 |
GSCL7640 |
80 |
3160 |
3245 |
GSCL8040 |
84 |
3320 |
3405 |
GSCL8440 |
88 |
3480 |
3565 |
GSCL8840 |
92 |
3640 |
3725 |
GSCL9240 |
96 |
3800 |
3885 |
GSCL9640 |
100 |
3960 |
4045 |
GSCL10040 |
104 |
4120 |
4205 |
GSCL10440 |
108 |
4280 |
4365 |
GSCL10840 |
112 |
4440 |
4525 |
GSCL11240 |
116 |
4600 |
4685 |
GSCL11640 |
120 |
4760 |
4845 |
GSCL12040 |
产品技术参数 |
工作电源 |
DC12-30V |
功率 |
<5W |
输出类型 |
模拟量输出U/I、数字量输出RS485/RS232 |
发光光源 |
940nm |
光轴数量 |
4-160 (其他可定做) |
保护高度 |
60~2000mm (常规) |
光轴间距/精度 |
2.5mm、5mm、10mm、20mm、40mm、80mm |
最小检测物体大小 |
>2.5mm、>5mm、>10mm、>20mm、>40mm、>80m |
对射距离 |
2.5mm精度的光幕:0.1-0.5m、0.1-1m,其他:0.1-2m、0.1-5m、0.1-10m、0.1-15m、 0.1-20m |
外壳材质/颜色 |
铝合金/银色 |
外壳大小 |
36*45mm |
工作环境温度 |
-30-50℃ |
工作环境湿度 |
温度20℃时,空气相对湿度<85% |
抗光干扰 |
10000Lux(入射角I>5°) |
介电强度 |
ACI500V.60s.无击穿或闪烁 |
绝缘电阻 |
>100MΩ |
光幕形式 |
对射式 |
产品尺寸图
产品电路图
|
电路路 |
