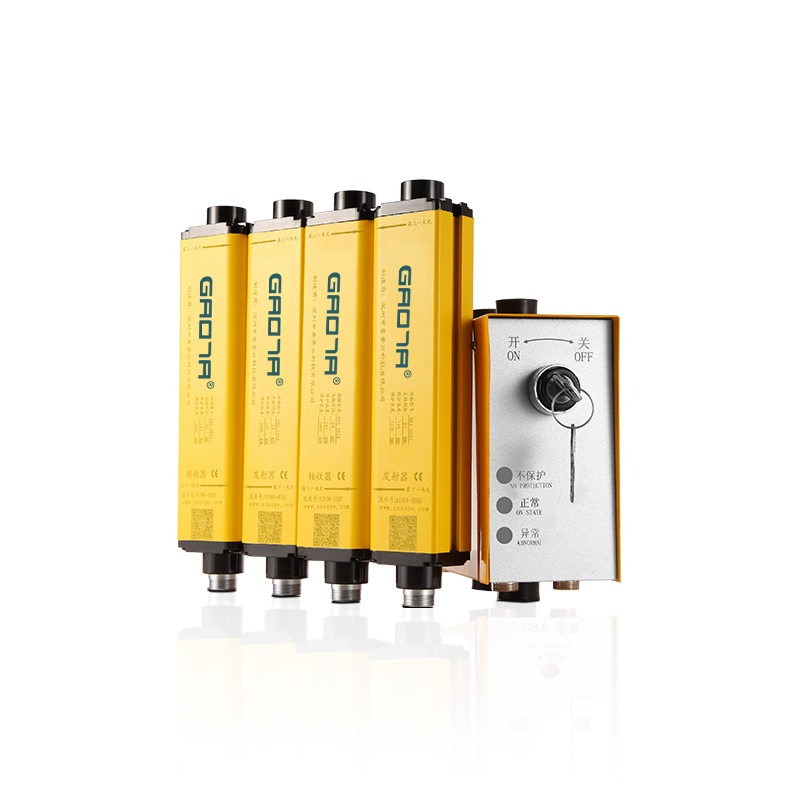

GLV系列安全光栅

GLV系列安全光栅的工作原理是,安全光幕发射器发出的光直射到接收器,形成保护光幕。
当光幕被遮挡时,接收器产生一遮光信号,通过信号电缆传输到控制器,控制器将此信号进行处理,
产生一控制输出信号,控制机床的制动控制回路或其他设备的报警装置,实现机床停止运行或安全报警。

光轴间距(10mm) 光轴间距(20mm) 光轴间距(40mm)

光轴间距(10mm)
光束数量(n) 保护高度(mm) 光栅总高(mm) 规格型号
12 110 190 10GLV110
16 150 230 10GLV150
20 190 270 10GLV190
24 230 310 10GLV230
28 270 350 10GLV270
32 310 390 10GLV310
36 350 430 10GLV350
40 390 470 10GLV390
44 430 510 10GLV430
48 470 550 10GLV470
52 510 590 10GLV510
56 550 630 10GLV550
60 590 670 10GLV590
64 630 710 10GLV630
68 670 750 10GLV670
72 710 790 10GLV710
76 750 830 10GLV750
80 790 870 10GLV790
84 830 910 10GLV830
88 870 950 10GLV870
92 910 990 10GLV910
96 950 1030 10GLV950




产品技术参数
保护高度 60-2000mm (常规) 工作环境温度 -10°C-55°C
光轴间距 10、20、40mm 储存环境温度 -25°C-70°C
分辨率 15、25、45mm 工作环境湿度 温度20°C时,空气相对湿度<85%
光轴数量 6、8、10、12……… 输出电流 ≤200mA
电源电压 DC24V±20% 抗光干扰 10000Lux(入射角I>5°)
功率 <5W 介电强度 ACI500V.60S.无击穿或闪烁
响应时间 <5ms 光幕形式 对射式
绝缘电阻 ≥100MΩ 截面尺寸 35*53mm
输出信号 NPN、PNP
保护距离 5:0.1-5M、10:0.1-10M、15:0.1-15M、20:0.1-20M



产品尺寸图



产品电路图

NPN接线 PNP接线
