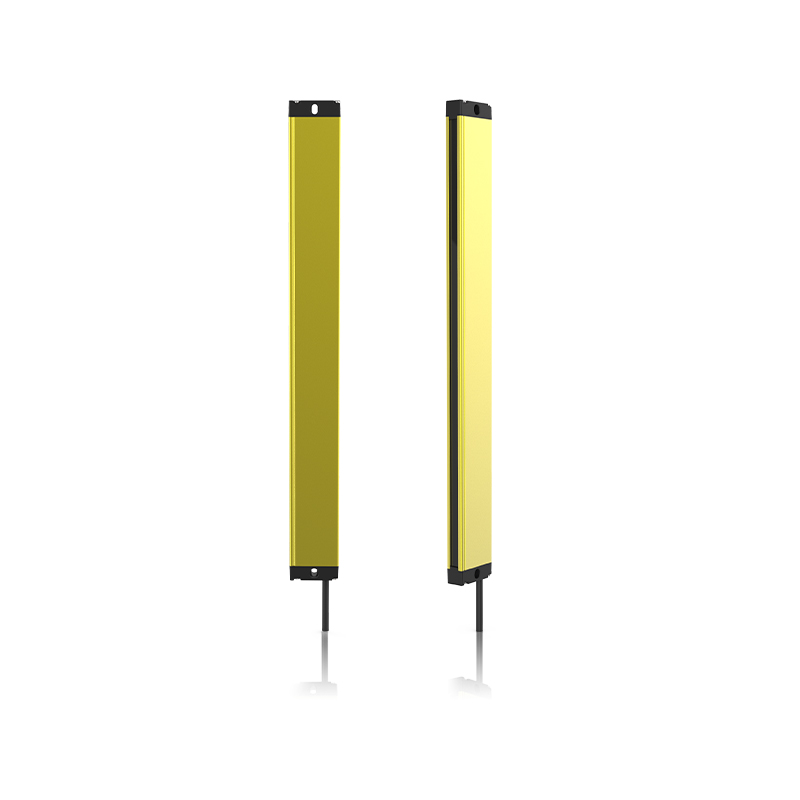

光轴间距（10mm） 光轴间距（20mm） 光轴间距（40mm）
| 光轴间距（10mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 8 |
70 |
104 |
GB15-0810 |
| 12 |
110 |
144 |
GB15-1210 |
| 16 |
150 |
184 |
GB15-1610 |
| 20 |
190 |
224 |
GB15-2010 |
| 24 |
230 |
264 |
GB15-2410 |
| 28 |
270 |
304 |
GB15-2810 |
| 32 |
310 |
344 |
GB15-3210 |
| 36 |
350 |
384 |
GB15-3610 |
| 40 |
390 |
424 |
GB15-4010 |
| 44 |
430 |
464 |
GB15-4410 |
| 48 |
470 |
504 |
GB15-4810 |
| 52 |
510 |
544 |
GB15-5210 |
| 56 |
550 |
584 |
GB15-5610 |
| 60 |
590 |
624 |
GB15-6010 |
| 64 |
630 |
664 |
GB15-6410 |
| 68 |
670 |
704 |
GB15-6810 |
| 72 |
710 |
744 |
GB15-7210 |
| 76 |
750 |
784 |
GB15-7610 |
| 80 |
790 |
824 |
GB15-8010 |
| 84 |
830 |
864 |
GB15-8410 |
| 88 |
870 |
904 |
GB15-8810 |
| 92 |
910 |
944 |
GB15-9210 |
| 96 |
950 |
984 |
GB15-9610 |
| 100 |
990 |
1024 |
GB15-10010 |
| 104 |
1030 |
1064 |
GB15-10410 |
| 108 |
1070 |
1104 |
GB15-10810 |
| 112 |
1110 |
1144 |
GB15-11210 |
| 116 |
1150 |
1184 |
GB15-11610 |
| 120 |
1190 |
1224 |
GB15-12010 |
| 124 |
1230 |
1264 |
GB15-12410 |
| 128 |
1270 |
1304 |
GB15-12810 |
| 132 |
1310 |
1344 |
GB15-13210 |
| 136 |
1350 |
1384 |
GB15-13610 |
| 140 |
1390 |
1424 |
GB15-14010 |
| 144 |
1430 |
1464 |
GB15-14410 |
| 148 |
1470 |
1504 |
GB15-14810 |
| 152 |
1510 |
1544 |
GB15-15210 |
| 156 |
1550 |
1584 |
GB15-15610 |
| 160 |
1590 |
1624 |
GB15-16010 |
| |
|
|
|
| 光轴间距（20mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
60 |
104 |
GB15-0420 |
| 6 |
100 |
144 |
GB15-0620 |
| 8 |
140 |
184 |
GB15-0820 |
| 10 |
180 |
224 |
GB15-1020 |
| 12 |
220 |
264 |
GB15-1220 |
| 14 |
260 |
304 |
GB15-1420 |
| 16 |
300 |
344 |
GB15-1620 |
| 18 |
340 |
384 |
GB15-1820 |
| 20 |
380 |
424 |
GB15-2020 |
| 22 |
420 |
464 |
GB15-2220 |
| 24 |
460 |
504 |
GB15-2420 |
| 26 |
500 |
544 |
GB15-2620 |
| 28 |
540 |
584 |
GB15-2820 |
| 30 |
580 |
624 |
GB15-3020 |
| 32 |
620 |
664 |
GB15-3220 |
| 34 |
660 |
704 |
GB15-3420 |
| 36 |
700 |
744 |
GB15-3620 |
| 38 |
740 |
784 |
GB15-3820 |
| 40 |
780 |
824 |
GB15-4020 |
| 42 |
820 |
864 |
GB15-4220 |
| 44 |
860 |
904 |
GB15-4420 |
| 46 |
900 |
944 |
GB15-4620 |
| 48 |
940 |
984 |
GB15-4820 |
| 50 |
980 |
1024 |
GB15-5020 |
| 52 |
1020 |
1064 |
GB15-5220 |
| 54 |
1060 |
1104 |
GB15-5420 |
| 56 |
1100 |
1144 |
GB15-5620 |
| 58 |
1140 |
1184 |
GB15-5820 |
| 60 |
1180 |
1224 |
GB15-6020 |
| 62 |
1220 |
1264 |
GB15-6220 |
| 64 |
1260 |
1304 |
GB15-6420 |
| 66 |
1300 |
1344 |
GB15-6620 |
| 68 |
1340 |
1384 |
GB15-6820 |
| 70 |
1380 |
1424 |
GB15-7020 |
| 72 |
1420 |
1464 |
GB15-7220 |
| 74 |
1460 |
1504 |
GB15-7420 |
| 76 |
1500 |
1544 |
GB15-7620 |
| 78 |
1540 |
1584 |
GB15-7820 |
| 80 |
1580 |
1624 |
GB15-8020 |
| |
|
|
|
| 光轴间距（40mm） |
| 光束数量（n） |
保护高度（mm） |
光栅总高（mm） |
规格型号 |
| 4 |
120 |
164 |
GB15-0440 |
| 6 |
200 |
244 |
GB15-0640 |
| 8 |
280 |
324 |
GB15-0840 |
| 10 |
360 |
404 |
GB15-1040 |
| 12 |
440 |
484 |
GB15-1240 |
| 14 |
520 |
564 |
GB15-1440 |
| 16 |
600 |
644 |
GB15-1640 |
| 18 |
680 |
724 |
GB15-1840 |
| 20 |
760 |
804 |
GB15-2040 |
| 22 |
840 |
884 |
GB15-2240 |
| 24 |
920 |
964 |
GB15-2440 |
| 26 |
1000 |
1044 |
GB15-2640 |
| 28 |
1080 |
1124 |
GB15-2840 |
| 30 |
1160 |
1204 |
GB15-3040 |
| 32 |
1240 |
1284 |
GB15-3240 |
| 34 |
1320 |
1364 |
GB15-3440 |
| 36 |
1400 |
1444 |
GB15-3640 |
| 38 |
1480 |
1524 |
GB15-3840 |
| 40 |
1560 |
1604 |
GB15-4040 |
| |
|
|
|
| 产品技术参数 |
| 保护高度 |
60-2000mm (常规) |
工作环境温度 |
-10°C-55°C |
| 光轴间距 |
10、20、40、80mm |
工作环境湿度 |
温度20°C时，空气相对湿度<85% |
| 分辨率 |
15、25、45、85mm |
输出电流 |
≤200mA |
| 光轴数量 |
4、6、8、10……… |
抗光干扰 |
10000Lux（入射角I>5°） |
| 电源电压 |
DC24V±20% |
截面尺寸 |
39*15mm |
| 功率 |
<5W |
光幕形式 |
对射式 |
| 响应时间 |
<5ms |
保护距离 |
0.1-2M |
| 绝缘电阻 |
≥100MΩ |
| 输出信号 |
NPN、PNP |
产品尺寸图
产品电路图
 |
 |
| NPN接线 |
PNP接线 |
